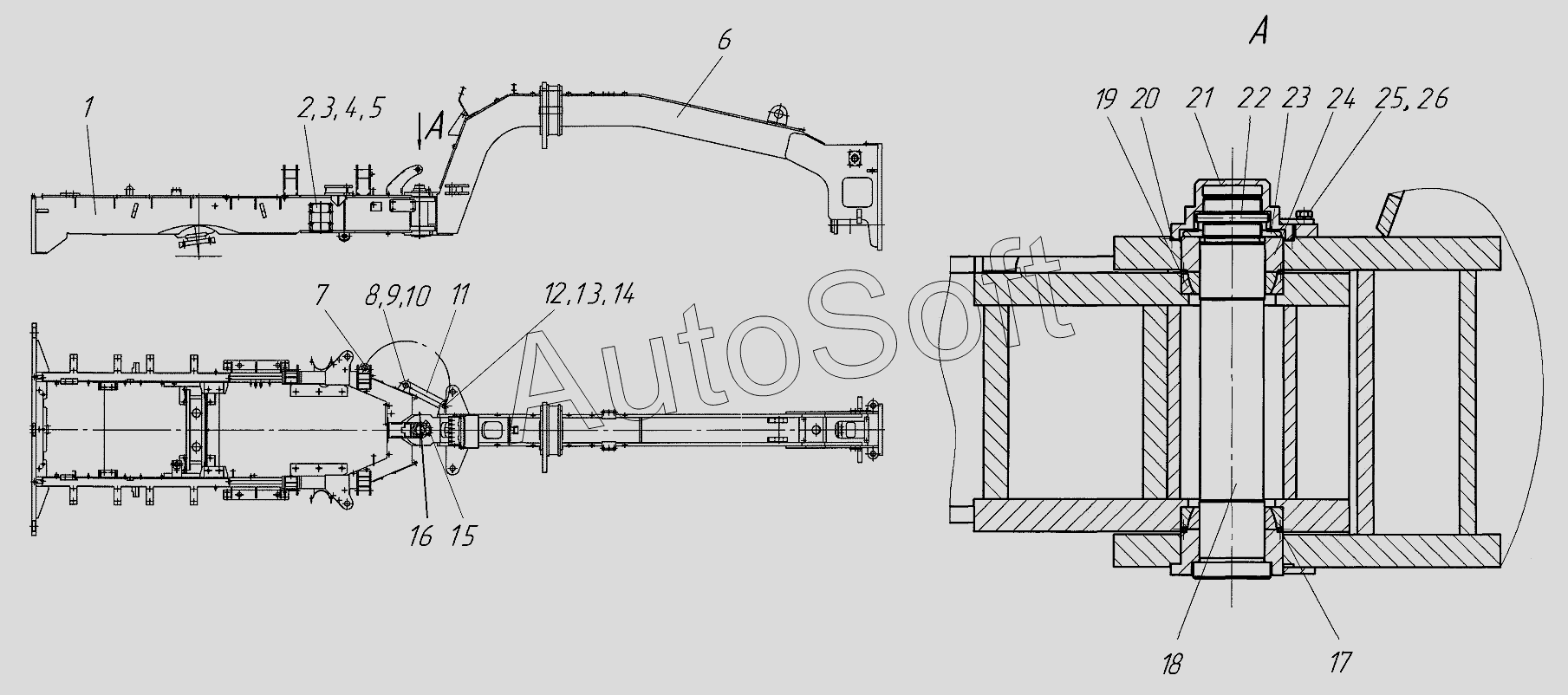

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Рама 760.01.00.00.000-04
/30.gif)
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Оборудование рамы подмоторной | |
| 2 | 7***0 | Хомут | |
| 3 | 2***2 | Пластина | |
| 4 | Г***6 | Гайка-6Н.6.016 | |
| 5 | Ш***6 | Шайба.65Г.016 | |
| 6 | 7***2 | Оборудование передней рамы | |
| 7 | 2***0 | Опора | |
| 8 | 0***0 | Ось | |
| 9 | В***5 | Кольцо В45 | |
| 10 | 2***3 | Шайба | |
| 11 | 2***1 | Тяга | |
| 12 | 2***2 | Кронштейн | |
| 13 | 2***3 | Ось | |
| 14 | 2***4 | Защелка | |
| 15 | 7***6 | Ригель | |
| 16 | М***6 | Масленка | |
| 17 | 1***2 | Кольцо115-125-58-2-2 | |
| 18 | 7***0 | Ось | |
| 19 | G***X | Подшипник GE-80SX | |
| 20 | 1***2 | Кольцо 145-155-46-2-2 | |
| 21 | 7***2 | Крышка | |
| 22 | 7***5 | Штифт | |
| 23 | 7***4 | Гайка | |
| 24 | 7***3 | Вкладыш | |
| 25 | Б***5 | Болт М12х25 | |
| 26 | Ш***Г | Шайба12.65Г |
