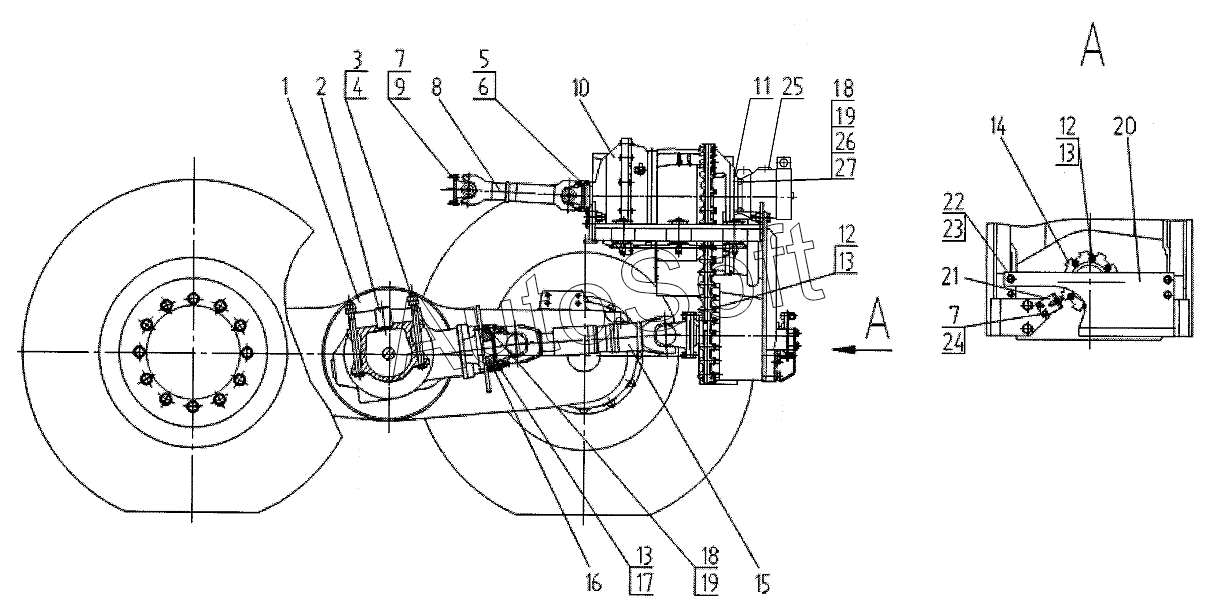

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Трансмиссия 760.03.00.00.000-05
/31.gif)
14
27
26
25
24
23
22
21
20
19
19
18
18
17
16
15
1
13
13
13
12
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Тележка задняя | |
| 2 | 7***2 | Штифт | |
| 3 | Б***6 | Болт М20х1,5х260.6.6 | |
| 4 | Г***5 | Гайка | |
| 5 | 2***1 | Гайка | |
| 6 | 7***0 | Болт | |
| 7 | Ш***Г | Шайба10.65Г | |
| 8 | 1***7 | Вал карданный 0113100 0287 | |
| 9 | Б***9 | Болт М10х25.10.9 | |
| 10 | 7***0 | Установка коробки переключения передач | |
| 11 | 7***5 | Прокладка | |
| 12 | 2***7 | Гайка | |
| 13 | Ш***Г | Шайба 14.65Г | |
| 14 | 2***8 | Переходник | |
| 15 | 1***4 | Вал карданный 0120110 0524 | |
| 16 | 2***5 | Переходник | |
| 17 | 2***3 | Болт | |
| 18 | Г***2 | Гайка М12 | |
| 19 | Ш***Г | Шайба12.65Г | |
| 20 | 2***4 | Кожух | |
| 21 | 2***6 | Кронштейн | |
| 22 | Б***9 | Болт М16х35.10.9 | |
| 23 | Ш***Г | Шайба16.65Г | |
| 24 | Б***6 | Болт М10х16 | |
| 25 | P***N | Гидронасос PV046A3RD1DN | |
| 26 | Ш***2 | Шайба С.12 | |
| 27 | Ш***8 | Шпилька М12-35.88 |
