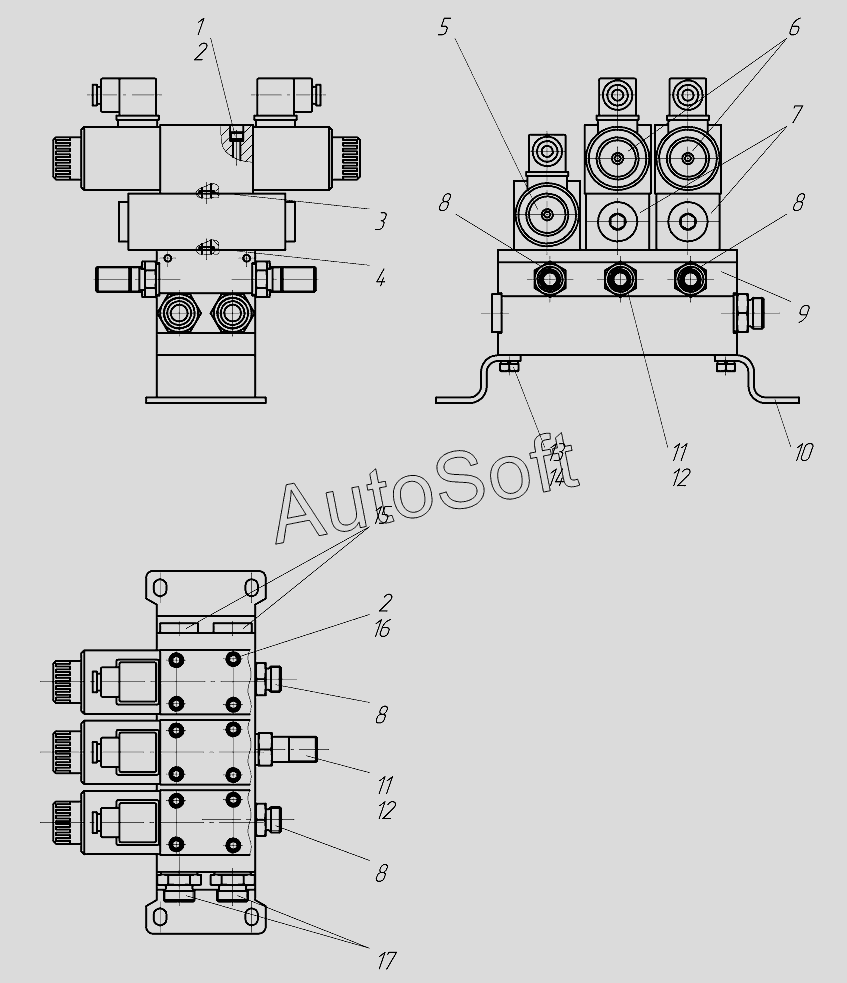

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Блок гидрораспределителей 250.45.04.01.000
/61.gif)
1
2
2
3
4
5
6
7
8
8
8
8
9
10
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***9 | Винт М5х85.109 | |
| 2 | Ш***5 | Шайба 5 | |
| 3 | К***о | Кольцо | |
| 4 | К***о | Кольцо | |
| 5 | S***0 | Гидрораспределитель | |
| 6 | S***0 | Гидрораспределитель | |
| 7 | M***W | Гидрозамок | |
| 8 | T***R | Адаптер TN92GG-12LR | |
| 9 | 1***3 | Плита монтажная | |
| 10 | 2***3 | Кронштейн | |
| 11 | 2***1 | Штуцер | |
| 12 | П***3 | Прокладка | |
| 13 | Б***6 | Болт М8х16 | |
| 14 | Ш***8 | Шайба | |
| 15 | T***R | Адаптер | |
| 16 | В***5 | Винт М5х45 | |
| 17 | T***R | Адаптер TN92GG-15LR |
