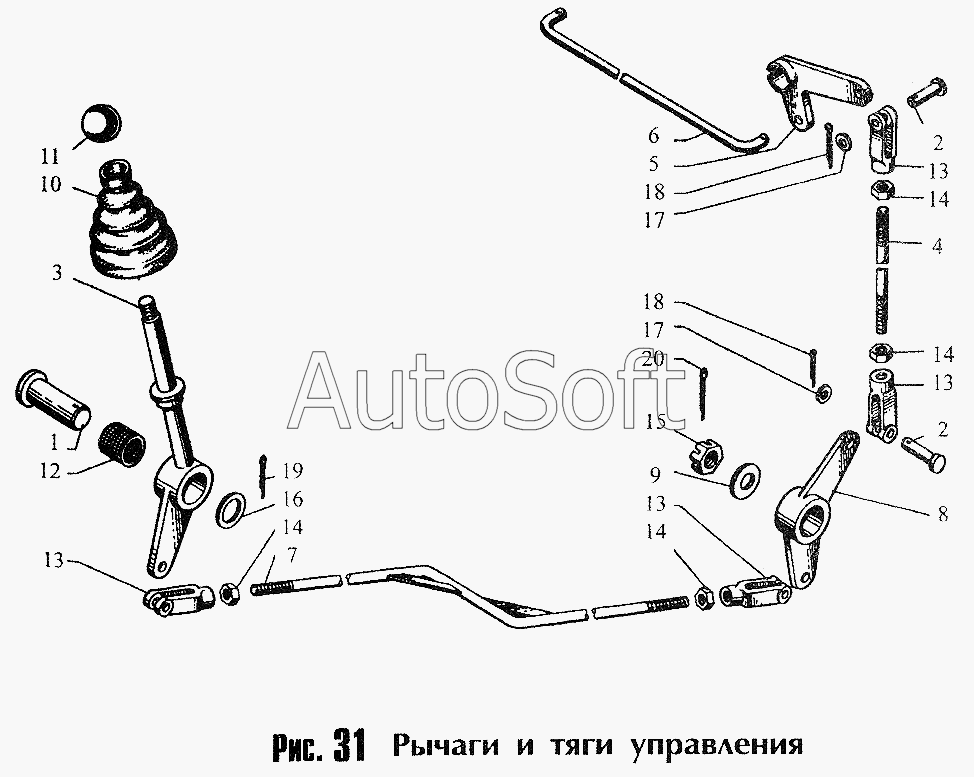

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Рычаги и тяги управления (225.04.03.00.000)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Ось | |
| 2 | 2***9 | Палец | |
| 3 | 2***0 | Рычаг | |
| 4 | 2***3 | Тяга | |
| 5 | 2***6 | Рычаг | |
| 6 | 2***9 | Тяга | |
| 7 | 2***0 | Тяга | |
| 8 | 2***0 | Рычаг | |
| 9 | 2***3 | Шайба | |
| 10 | 2***0 | Чехол | |
| 11 | 0***2 | Ручка шаровая | |
| 12 | 0***4 | Втулка | |
| 13 | 9***4 | Вилка М10 | |
| 14 | 9***6 | Гайка М10 | |
| 15 | 9***8 | Гайка М16 | |
| 16 | 9***6 | Шайба 24 | |
| 17 | 9***0 | Шайба 8 | |
| 18 | 9***2 | Шплинт 2х20 | |
| 19 | 9***7 | Шплинт 6,3х40 | |
| 20 | 9***5 | Шплинт 4х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
