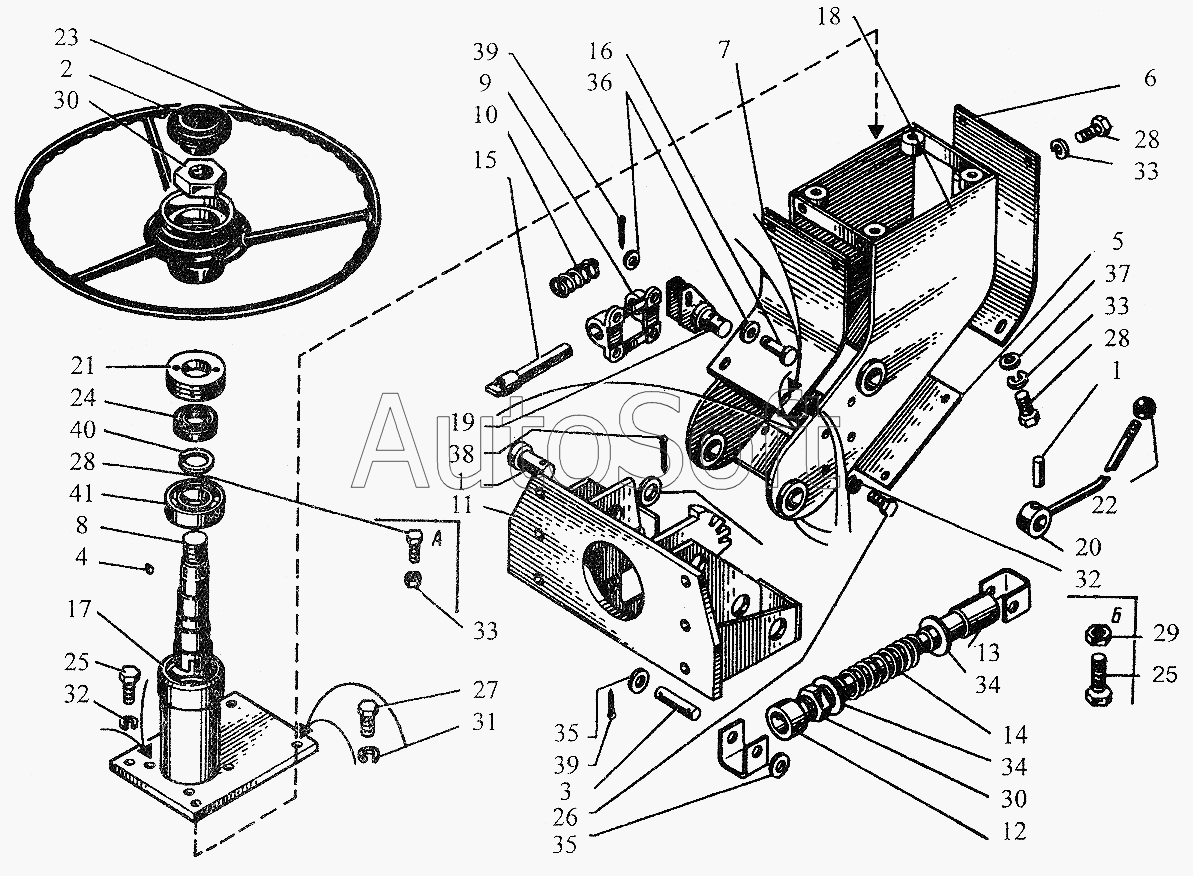

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Управление рулевое (225.34.02.00.000)
32
32
22
23
24
25
25
26
27
28
28
28
29
30
30
31
21
33
33
33
34
34
35
35
36
37
38
39
39
40
41
11
2
3
4
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Ось | |
| 2 | 2***2 | Заглушка | |
| 3 | 2***3 | Ось | |
| 4 | 2***7 | Шпонка сегментная | |
| 5 | 2***8 | Крышка | |
| 6 | 2***9 | Крышка | |
| 7 | 2***1 | Крышка | |
| 8 | 2***0 | Вал | |
| 9 | 2***1 | Обойма | |
| 10 | 2***2 | Пружина | |
| 11 | 2***0 | Кронштейн | |
| 12 | 2***1 | Стержень | |
| 13 | 2***2 | Втулка | |
| 14 | 2***3 | Пружина | |
| 15 | 2***2 | Фиксатор | |
| 16 | 2***3 | Ось | |
| 17 | 2***0 | Колонка | |
| 18 | 2***0 | Корпус | |
| 19 | 2***0 | Кронштейн | |
| 20 | 2***0 | Рычаг | |
| 21 | 2***3 | Гайка | |
| 22 | 0***2 | Ручка шаровая | |
| 23 | 4***0 | Колесо рулевое 120-3402015 | |
| 24 | 9***3 | Манжета 1-2-30х52-1 | |
| 25 | 9***2 | Болт М10х25 | |
| 26 | 9***3 | Болт М10х30 | |
| 27 | 9***8 | Болт М8х30 | |
| 28 | 9***3 | Болт М6х20 | |
| 29 | 9***6 | Гайка М10 | |
| 30 | 9***2 | Гайка М24 | |
| 31 | 9***8 | Шайба 8.65Г | |
| 32 | 9***6 | Шайба 10.65Г | |
| 33 | 9***9 | Шайба 6.65Г | |
| 34 | 9***6 | Шайба 24 | |
| 35 | 9***0 | Шайба 10 | |
| 36 | 9***0 | Шайба 8 | |
| 37 | 9***2 | Шайба 6 | |
| 38 | 9***5 | Шплинт 4х40 | |
| 39 | 9***2 | Шплинт 2,5х16 | |
| 40 | 9***3 | Кольцо Б30 | |
| 41 | 6***К | Подшипник |
