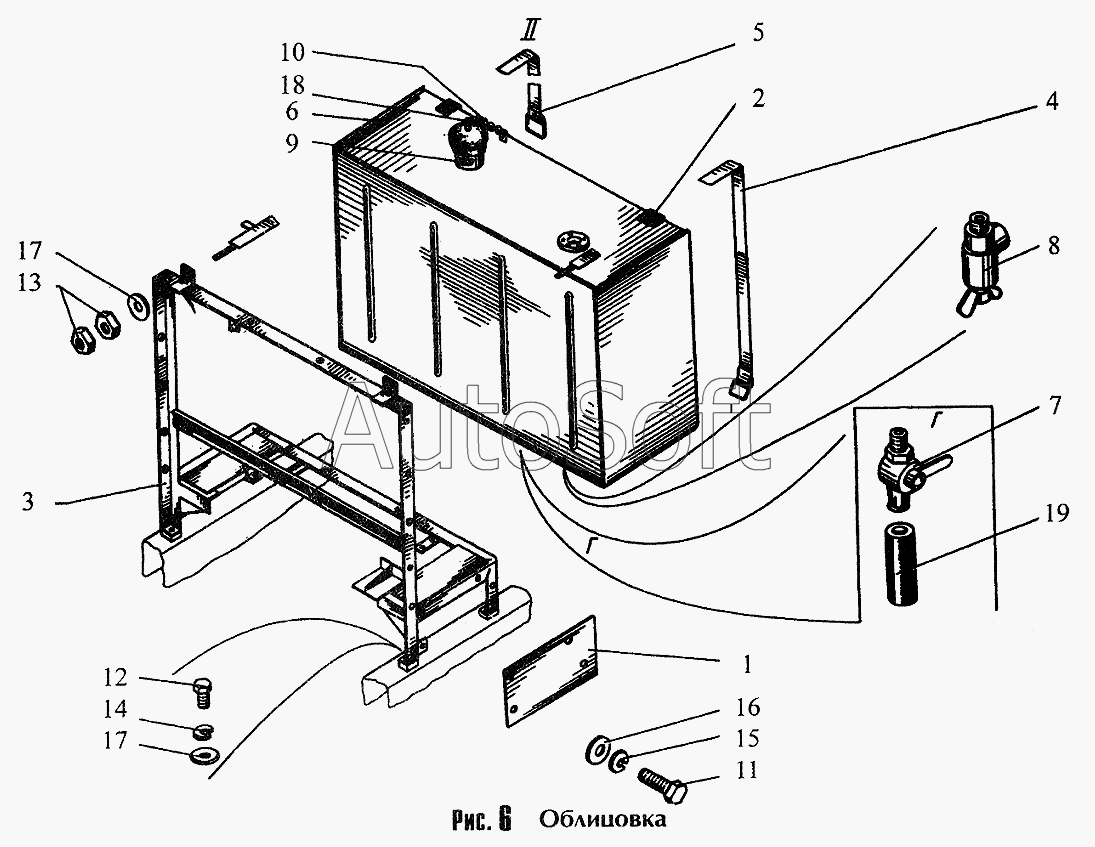

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Облицовка (225.25.00.00.000)
10
19
18
17
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Лист | |
| 2 | 2***2 | Прокладка | |
| 3 | 2***0 | Опора | |
| 4 | 2***0 | Хомут | |
| 5 | 2***1 | Хомут | |
| 6 | 2***0 | Бак топливный | |
| 7 | 2***0 | Краник спускной | |
| 8 | 2***0 | Кран | |
| 9 | 2***0 | Фильтр | |
| 10 | 2***0 | Цепь | |
| 11 | 9***2 | Болт М10х25 | |
| 12 | 9***3 | Болт М12х25 | |
| 13 | 9***3 | Гайка М12 | |
| 14 | 9***3 | Шайба 12.65Г | |
| 15 | 9***6 | Шайба 10.65Г | |
| 16 | 9***0 | Шайба 10 | |
| 17 | 9***1 | Шайба 12 | |
| 18 | 9***7 | Шплинт 3,2х25 | |
| 19 | 1***6 | Рукав 12х21-16 (L=250мм) |
