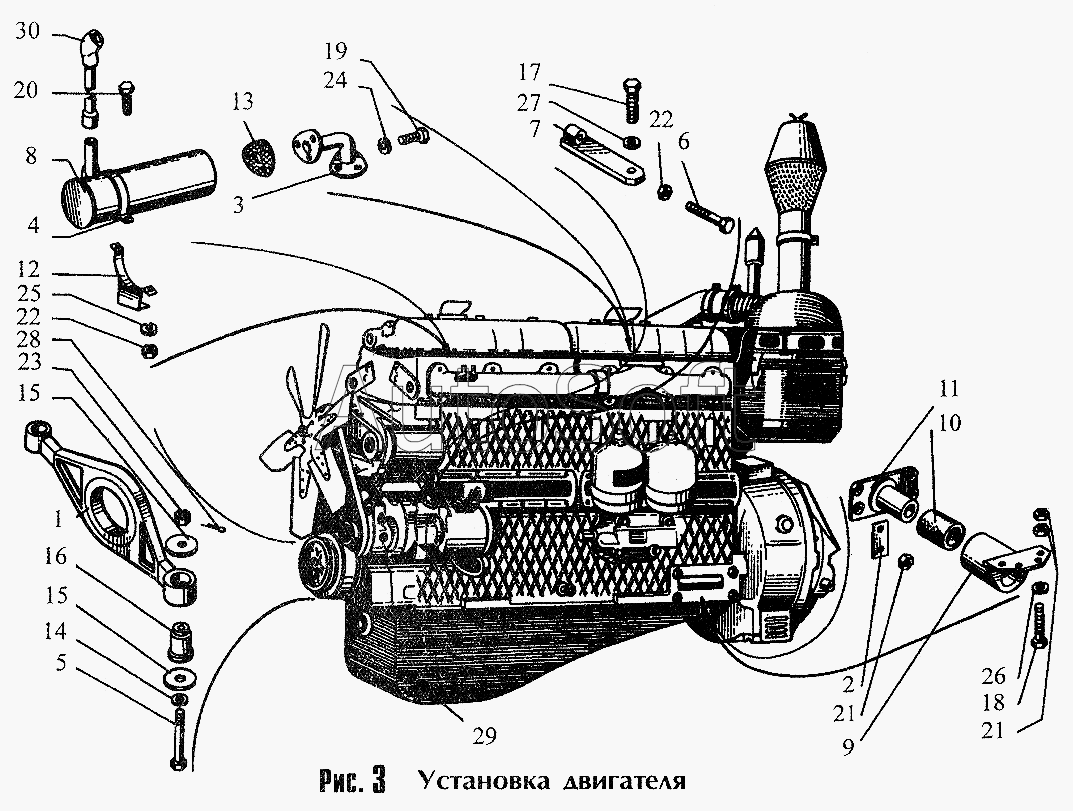

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Установка двигателя (225.02.05.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Опора передняя | |
| 2 | 2***0 | Шайба замковая | |
| 3 | 2***0 | Патрубок | |
| 4 | 2***6 | Полухомут | |
| 5 | 2***7 | Болт | |
| 6 | 2***0 | Болт | |
| 7 | 2***0 | Фиксатор | |
| 8 | 2***0 | Глушитель | |
| 9 | 2***1 | Кронштейн | |
| 10 | 2***2 | Втулка | |
| 11 | 2***3 | Лапа крепления двигателя | |
| 12 | 2***0 | Кронштейн | |
| 13 | 2***4 | Прокладка | |
| 14 | 2***0 | Шайба | |
| 15 | 2***1 | Шайба | |
| 16 | 2***0 | Амортизатор | |
| 17 | 9***3 | Болт М10х30 | |
| 18 | 9***0 | Болт М16х60 | |
| 19 | 9***4 | Болт М12х30 | |
| 20 | 9***1 | Болт М10х45 | |
| 21 | 9***1 | Гайка М16 | |
| 22 | 9***6 | Гайка М10 | |
| 23 | 9***3 | Гайка М16 | |
| 24 | 9***3 | Шайба 12.65Г | |
| 25 | 9***6 | Шайба 10.65Г | |
| 26 | 9***4 | Шайба 16 | |
| 27 | 9***0 | Шайба 10 | |
| 28 | 9***2 | Шплинт 4х40 | |
| 29 | 4***2 | Двигатель А-01МС | |
| 30 | 4***3 | Труба выпускная |
