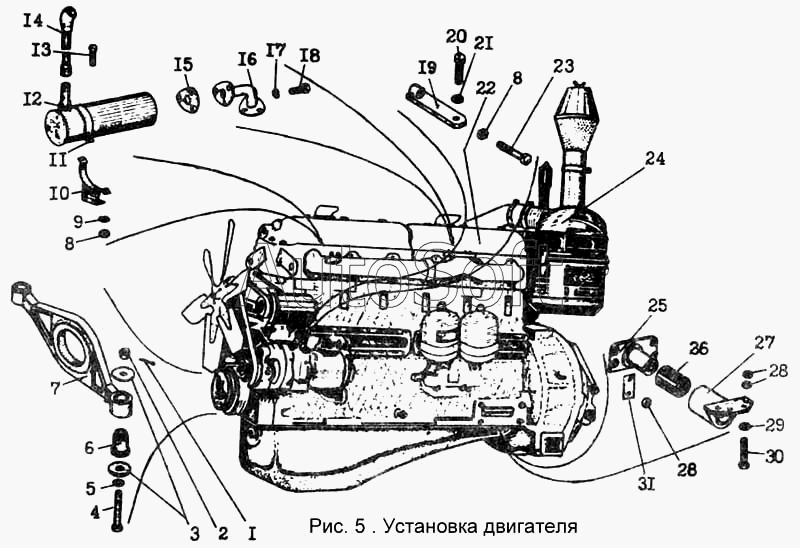

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Установка двигателя
16
31
30
29
28
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 4х40.06 ГОСТ 397-79 | |
| 2 | Г***3 | Гайка М16-6Н.8.06 ГОСТ 5918-73 | |
| 3 | 2***1 | Шайба | |
| 4 | 2***7 | Болт | |
| 5 | 2***3 | Шайба | |
| 6 | 2***0 | Амортизатор | |
| 7 | 2***1 | Опора передняя | |
| 8 | Г***0 | Гайка М10-7Н.5.06 ГОСТ 5915-70 | |
| 9 | Ш***6 | Шайба 10.65Г.06 | |
| 10 | 2***0 | Кронштейн | |
| 11 | 2***6 | Полухомут | |
| 12 | 2***0 | Глушитель | |
| 13 | Б***0 | Болт М10-8gх4.5.46.06 ГОСТ 7746-70 | |
| 14 | 4***3 | Труба выпускная | |
| 15 | 2***4 | Прокладка | |
| 16 | 2***5 | Патрубок | |
| 17 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 18 | Б***0 | Болт М12-8gх30.46.06 ГОСТ 7796-70 | |
| 19 | 2***0 | Фиксатор | |
| 20 | Б***0 | Болт М10-8gх30.46.06 ГОСТ 7796-70 | |
| 21 | Ш***8 | Шайба 10.02.Ст3кп.06 ГОСТ 11371-78 | |
| 22 | 4***1 | Двигатель А-01М | |
| 23 | 2***1 | Болт | |
| 24 | 2***3 | Кронштейн | |
| 25 | 2***3 | Лапа крепления двигателя | |
| 26 | 2***2 | Втулка | |
| 27 | 2***1 | Кронштейн | |
| 28 | 2***2 | Гайка М16-7Н.5.06 ГОСТ 5918-70 | |
| 29 | Ш***6 | Шайба 16.02.Ст3кп.06 | |
| 30 | Б***0 | Болт М16-8gх60.46.06 ГОСТ 7796-70 | |
| 31 | Ш***я | Шайба замковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
