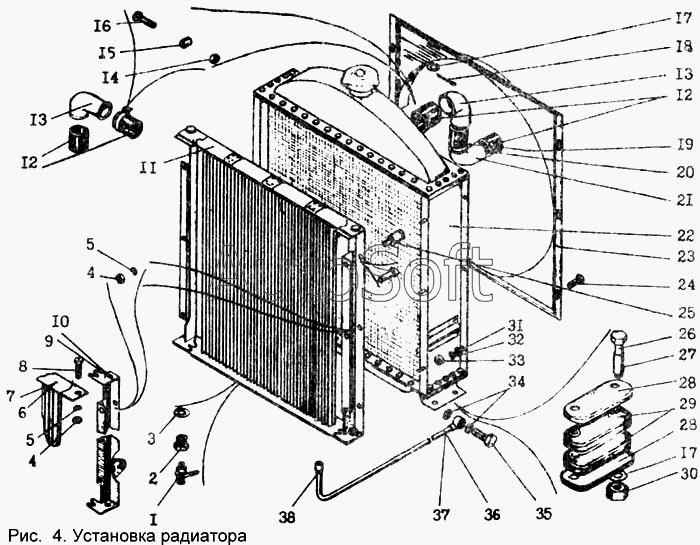

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Установка радиатора
30
21
22
23
24
25
26
27
28
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
4
5
5
6
7
8
9
10
1
12
12
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Краник спускной | |
| 2 | 2***7 | Переходник | |
| 3 | 2***1 | Прокладка | |
| 4 | Г***0 | Гайка М10-7Н.5С.06 ГОСТ 6402-70 | |
| 5 | Ш***а | Шайба | |
| 6 | 4***9 | Стойка | |
| 7 | 4***5 | Стойка маслянного радиатора МО4.08.115-3 | |
| 8 | Б***0 | Болт М10-8gх25.46.06 ГОСТ 7796-70 | |
| 9 | 2***0 | Стойка правая | |
| 10 | 2***0 | Стойка левая | |
| 11 | 4***3 | Радиатор маслянный О4У.08.003 | |
| 12 | 2***1 | Рукав-деталь 58-70.5-90-0,3 (3,0) ОС Г 38.05325-83 | |
| 13 | 2***1 | Труба | |
| 14 | 0***2 | Гайка | |
| 15 | 0***6 | Шайба | |
| 16 | 0***7 | Винт специальный | |
| 17 | Ш***8 | Шайба 12х2.02.Ст3кп.06 ТОСТ 11371-78 | |
| 18 | Ш***9 | Шплинт 3,2х25.06 ГОСТ 397-79 | |
| 19 | 2***6 | Рукав-деталь 58-70.5-90-0,3 (3,0) ОС Г 38.05325-83 | |
| 20 | 2***1 | Хомут | |
| 21 | 2***2 | Труба | |
| 22 | 4***3 | Редиатор водяной МО4У 13003-1 | |
| 23 | 2***4 | Диффузор | |
| 24 | Б***6 | Болт М8-8gх20.46.06 | |
| 25 | 2***1 | Переходник | |
| 26 | Б***0 | Болт М12-8gх70.46.08 ГОСТ 7796-70 | |
| 27 | 2***2 | Втулка | |
| 28 | 2***3 | Накладка | |
| 29 | 2***4 | Подушка | |
| 30 | Г***0 | Гайка М12-7Н.5.06 ГОСТ 5915-70 | |
| 31 | Ш***8 | Шайба 8х1,4.02 Ст3кп.06 ГОСТ 11371-78 | |
| 32 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-70 | |
| 33 | Г***0 | Гайка М8-7Н.5.06 ГОСТ 5915-70 | |
| 34 | 0***2 | Кольцо уплотнительное | |
| 35 | 2***5 | Болт зажимной | |
| 36 | 2***0 | Маслопровод | |
| 37 | 2***1 | Маслопровод | |
| 38 | 2***0 | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
