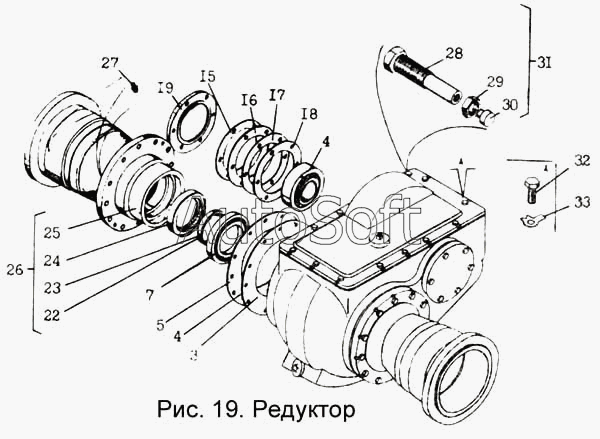

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Редуктор (Продолжение 1)
23
33
32
31
30
29
28
27
26
25
24
3
22
19
18
17
16
15
7
5
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 2***1 | Прокладка | |
| 4 | 2***2 | Прокладка | |
| 5 | 2***3 | Прокладка | |
| 7 | 4***5 | Подшипник 200712М ГОСТ 333-79 | |
| 15 | 2***3 | Прокладка | |
| 16 | 2***1 | Прокладка | |
| 17 | 2***2 | Прокладка | |
| 18 | 2***3 | Прокладка | |
| 19 | 2***6 | Крышка | |
| 22 | М***9 | Манжета 1.2-100х125-1 ГОСТ 8752-79 | |
| 23 | 2***0 | Манжетодержатель | |
| 24 | 2***1 | Манжетодержатель | |
| 25 | 2***1 | Горловина | |
| 26 | 2***0 | Горловина | |
| 27 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | |
| 28 | 2***1 | Болт | |
| 29 | Г***0 | Гайка М24х2-7Н.8.06 ГОСТ 5916-70 | |
| 30 | 2***2 | Опора | |
| 31 | 2***0 | Ограничитель | |
| 32 | Б***0 | Болт М10-8gх2.5.46.06 ГОСТ 7796-70 | |
| 33 | Ш***7 | Шайба 10.02 Ст3кп.06 ГОСТ 13463-77 |
