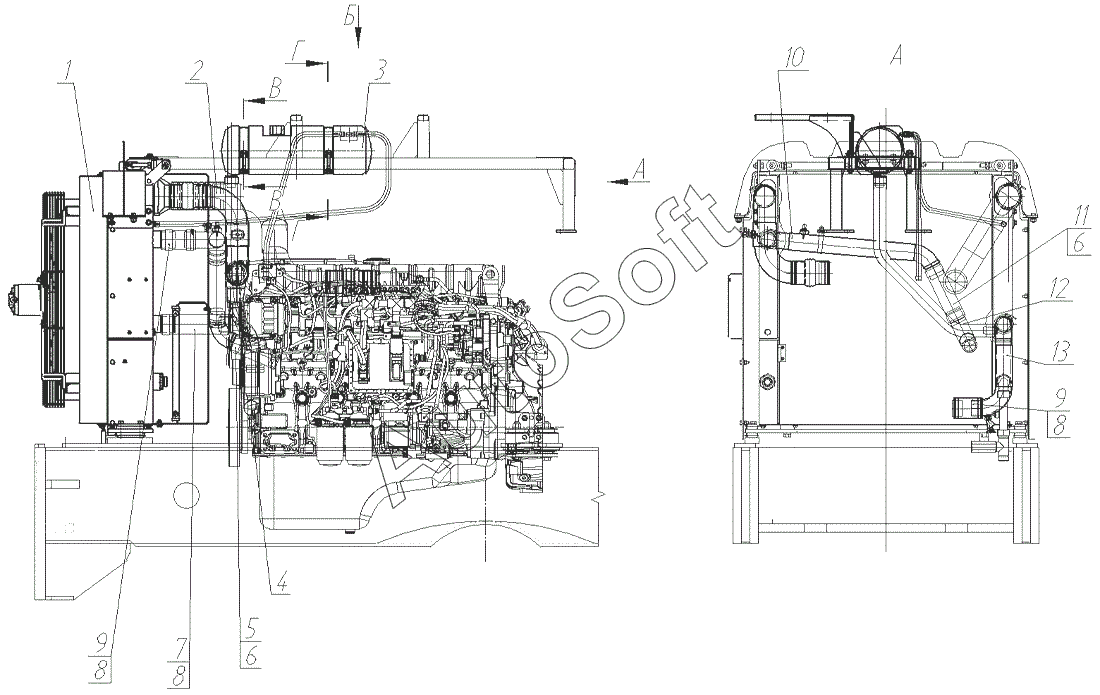

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Система охлаждения
12
2
3
4
5
6
6
7
8
8
8
9
9
10
11
1
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Установка блока радиаторов | |
| 2 | 7***1 | Патрубок | |
| 3 | Т***0 | Бачок расширительный | |
| 4 | 1***0 | Кран сливной в сборе | |
| 5 | 7***0 | Рукав силиконовый | |
| 6 | R***3 | Хомут силовой одноболтовый | |
| 7 | Р***0 | Рукав | |
| 8 | R***7 | Хомут силовой одноболтовый | |
| 9 | Р***0 | Рукав | |
| 10 | 7***0 | Патрубок | |
| 11 | 7***4 | Рукав силиконовый | |
| 12 | 7***0 | Патрубок | |
| 13 | 7***1 | Патрубок | |
| 14 | 4***8 | Патрубок 4330738 (d=90, L=190) | |
| 15 | R***3 | Хомут силовой одноболтовый | |
| 16 | 7***1 | Патрубок | |
| 17 | 3***1 | Шланг силиконовый 3071051 | |
| 18 | R***5 | Хомут силовой одноболтовый | |
| 19 | 7***3 | Патрубок | |
| 20 | 2***7 | Прокладка | |
| 21 | 7***2 | Пластина | |
| 22 | 7***1 | Скоба | |
| 23 | 7***2 | Скоба | |
| 24 | Р***0 | Рукав | |
| 25 | R***3 | Хомут силовой одноболтовый | |
| 26 | Б***6 | Болт | |
| 27 | Г***6 | Гайка | |
| 28 | Ш***6 | Шайба | |
| 29 | Ш***6 | Шайба | |
| 30 | 7***4 | Кронштейн | |
| 31 | Б***6 | Болт М8-6gх30.58.016 | |
| 32 | Г***6 | Гайка М8-6Н.6.016 | |
| 33 | Ш***6 | Шайба | |
| 34 | Ш***6 | Шайба | |
| 35 | 7***1 | Хомут | |
| 36 | Б***6 | Болт М6-6gх20.58.016 | |
| 37 | 7***1 | Дроссель | |
| 38 | N***2 | Хомут червячный | |
| 39 | 7***0 | Тройник | |
| 40 | 7***3 | Дроссель | |
| 41 | 7***4 | Рукав силиконовый | |
| 42 | 7***6 | Рукав 10х17,5 |
