Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Система охлаждения
14
15
16
17
18
18
18
19
19
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
38
38
39
40
41
42

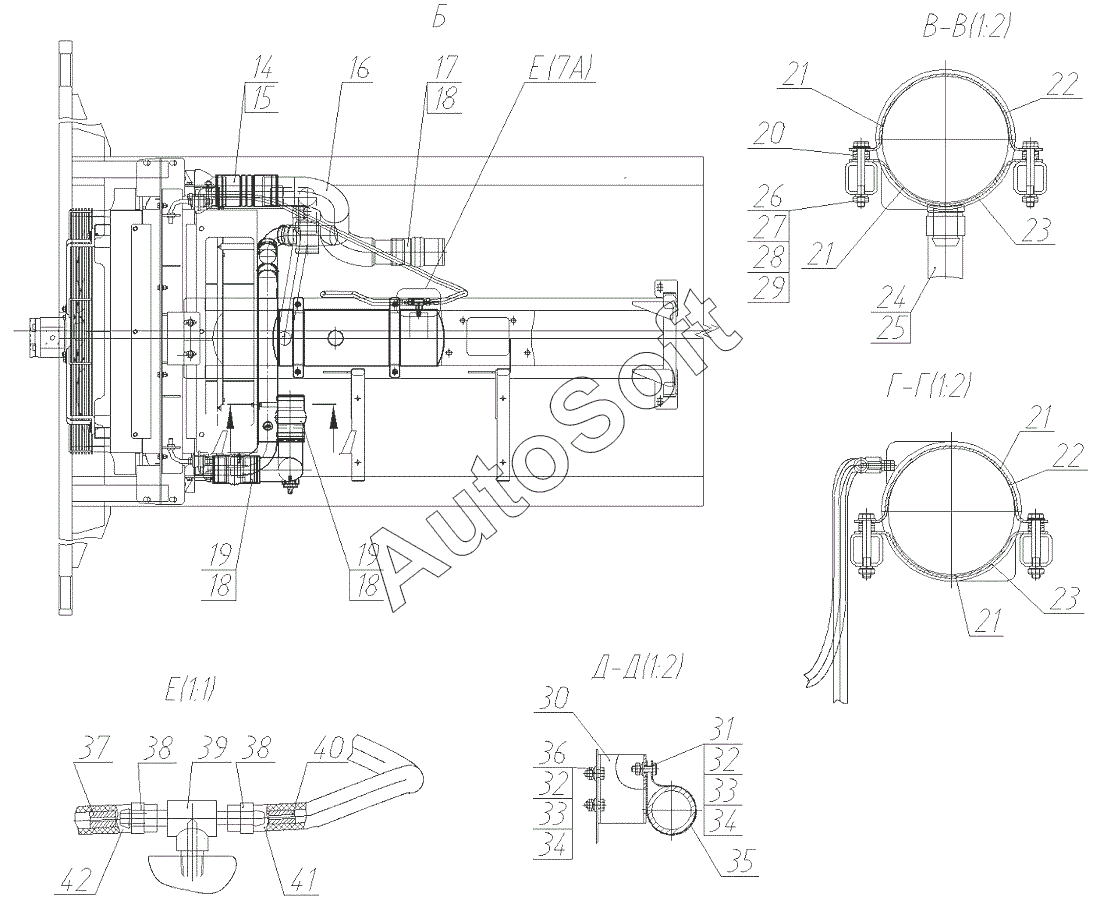

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Установка блока радиаторов | |
| 2 | 7***1 | Патрубок | |
| 3 | Т***0 | Бачок расширительный | |
| 4 | 1***0 | Кран сливной в сборе | |
| 5 | 7***0 | Рукав силиконовый | |
| 6 | R***3 | Хомут силовой одноболтовый | |
| 7 | Р***0 | Рукав | |
| 8 | R***7 | Хомут силовой одноболтовый | |
| 9 | Р***0 | Рукав | |
| 10 | 7***0 | Патрубок | |
| 11 | 7***4 | Рукав силиконовый | |
| 12 | 7***0 | Патрубок | |
| 13 | 7***1 | Патрубок | |
| 14 | 4***8 | Патрубок 4330738 (d=90, L=190) | |
| 15 | R***3 | Хомут силовой одноболтовый | |
| 16 | 7***1 | Патрубок | |
| 17 | 3***1 | Шланг силиконовый 3071051 | |
| 18 | R***5 | Хомут силовой одноболтовый | |
| 19 | 7***3 | Патрубок | |
| 20 | 2***7 | Прокладка | |
| 21 | 7***2 | Пластина | |
| 22 | 7***1 | Скоба | |
| 23 | 7***2 | Скоба | |
| 24 | Р***0 | Рукав | |
| 25 | R***3 | Хомут силовой одноболтовый | |
| 26 | Б***6 | Болт | |
| 27 | Г***6 | Гайка | |
| 28 | Ш***6 | Шайба | |
| 29 | Ш***6 | Шайба | |
| 30 | 7***4 | Кронштейн | |
| 31 | Б***6 | Болт М8-6gх30.58.016 | |
| 32 | Г***6 | Гайка М8-6Н.6.016 | |
| 33 | Ш***6 | Шайба | |
| 34 | Ш***6 | Шайба | |
| 35 | 7***1 | Хомут | |
| 36 | Б***6 | Болт М6-6gх20.58.016 | |
| 37 | 7***1 | Дроссель | |
| 38 | N***2 | Хомут червячный | |
| 39 | 7***0 | Тройник | |
| 40 | 7***3 | Дроссель | |
| 41 | 7***4 | Рукав силиконовый | |
| 42 | 7***6 | Рукав 10х17,5 |
