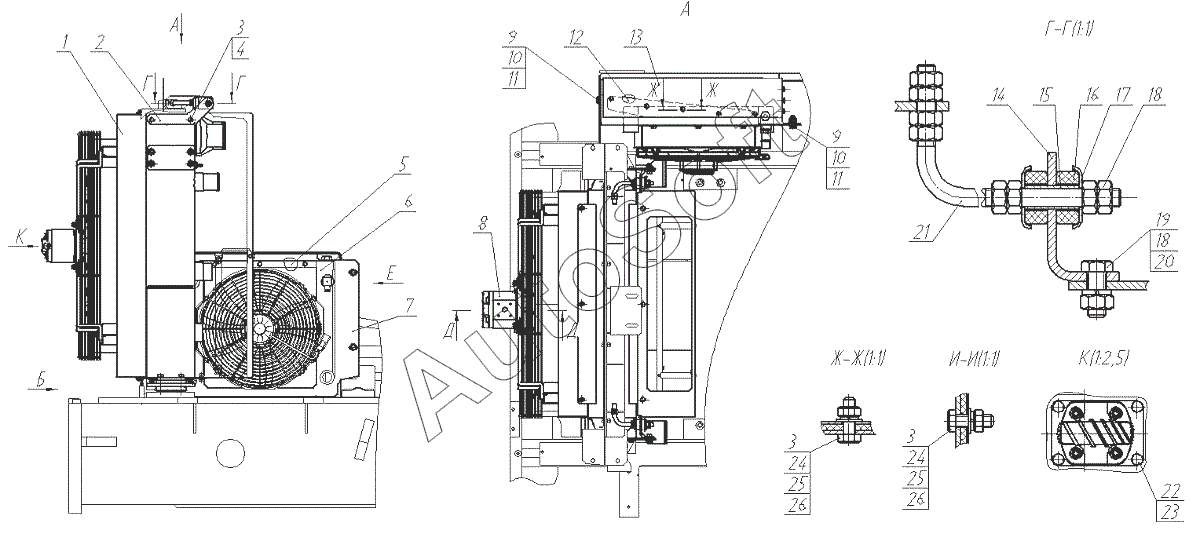

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Установка блока радиаторов
1
2
3
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Радиатор Б | |
| 2 | 7***2 | Платик | |
| 3 | Б***6 | Болт М8-6gх20.58.016 | |
| 4 | Ш***6 | Шайба | |
| 5 | 7***0 | Пластина | |
| 6 | H***8 | Теплообменник HPV18 | |
| 7 | 7***5 | Кронштейн | |
| 8 | A***7 | Мотор шестеренный | |
| 9 | Б***6 | Болт | |
| 10 | Г***6 | Гайка | |
| 11 | Ш***6 | Шайба | |
| 12 | 7***7 | Прижим | |
| 13 | 7***8 | Уплотнение | |
| 14 | 7***3 | Уголок | |
| 15 | 2***2 | Втулка | |
| 16 | 2***1 | Прокладка | |
| 17 | 2***3 | Чашка | |
| 18 | Г***5 | Гайка | |
| 19 | Б***6 | Болт М12-6gх25.58.016 | |
| 20 | Ш***6 | Шайба | |
| 21 | 7***4 | Стяжка | |
| 22 | Б***6 | Болт М10-6gх30.58.016 | |
| 23 | Ш***6 | Шайба | |
| 24 | Г***6 | Гайка М8-6Н.6.016 | |
| 25 | Ш***6 | Шайба | |
| 26 | Ш***6 | Шайба | |
| 27 | Б***6 | Болт | |
| 28 | 7***1 | Основание | |
| 29 | 2***1 | Втулка | |
| 30 | 2***3 | Накладка | |
| 31 | 2***4 | Подушка | |
| 32 | Б***6 | Болт | |
| 33 | 6***0 | Вентилятор без мотора | |
| 34 | 7***6 | Прижим |
