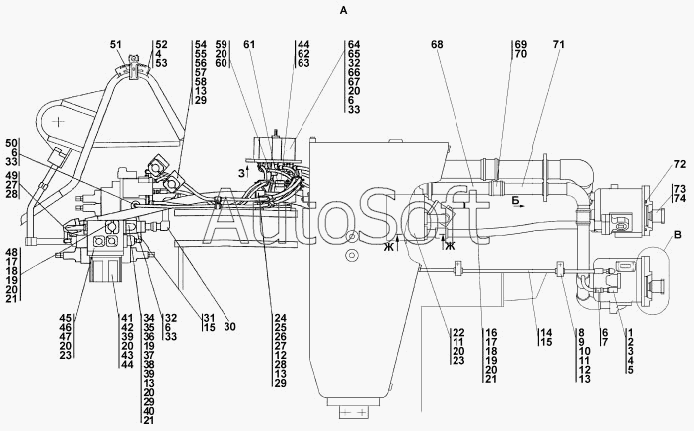

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-26-1СП Установка гидросистемы
1
2
2
3
4
4
5
6
6
6
6
6
7
8
8
9
9
10
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
20
20
20
20
20
21
21
21
22
22
23
23
23
24
25
26
27
27
28
28
29
29
29
29
30
30
31
31
32
32
32
33
33
33
33
34
34
35
35
36
36
37
38
39
39
40
41
41
42
42
43
43
44
44
45
45
46
47
48
49
49
50
50
51
51
52
53
53
54
54
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
68
68
69
69
70
71
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Переходник | |
| 2 | 4***7 | Фланец | |
| 2 | 4***0 | Фланец | |
| 3 | Б***5 | Болт М8-6gx45 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 6 | 4***1 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 8 | 2***6 | Скоба | |
| 8 | 2***0 | Скоба | |
| 9 | 2***7 | Планка | |
| 9 | 2***0 | Планка | |
| 10 | 4***2 | Втулка | |
| 11 | 2***2 | Болт | |
| 11 | 2***0 | Болт | |
| 12 | Б***5 | Болт М12x1,25-6gx25 | |
| 13 | Ш***Т | Шайба 12 ОТ | |
| 14 | 4***P | Рукав | |
| 14 | 4***) | Рукав | |
| 15 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 16 | 3***P | Рукав | |
| 16 | 3***) | Рукав | |
| 17 | 4***0 | Фланец | |
| 17 | 4***0 | Фланец | |
| 18 | 3***4 | Винт | |
| 18 | 3***0 | Винт | |
| 19 | 4***5 | Шайба защитная | |
| 20 | Ш***Т | Шайба 16 ОТ | |
| 21 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 2***) | Клапан | |
| 22 | 2***) | Клапан | |
| 23 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 24 | 5***6 | Скоба | |
| 25 | 4***6 | Втулка | |
| 26 | 5***7 | Планка | |
| 27 | Б***0 | Болт М10-6gx30 | |
| 28 | Ш***Т | Шайба 10 ОТ | |
| 29 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | 2***) | Трубопровод | |
| 30 | 2***) | Трубопровод | |
| 31 | 4***P | Рукав | |
| 31 | 4***) | Рукав | |
| 32 | 5***7 | Угольник ввертной | |
| 32 | 5***0 | Угольник ввертной | |
| 33 | Н***2 | Контргайка | |
| 33 | Н***1 | Контргайка | |
| 34 | 2***) | Трубопровод | |
| 34 | 2***) | Трубопровод | |
| 35 | 2***) | Трубопровод | |
| 35 | 2***) | Трубопровод | |
| 36 | 2***3 | Фланец | |
| 36 | 2***0 | Фланец | |
| 37 | 4***8 | Кольцо защитное | |
| 38 | Б***0 | Болт М12-6gx40 | |
| 39 | Б***5 | Болт М16x1,5-6gx35 | |
| 40 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 41 | 2***) | Кронштейн | |
| 41 | 2***) | Кронштейн | |
| 42 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 42 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 43 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 43 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 44 | Ш***Т | Шайба 20 ОТ | |
| 45 | 2***) | Распределитель | |
| 45 | 2***) | Распределитель | |
| 46 | Б***0 | Болт М16x1,5-6gx60 | |
| 47 | Г***5 | Гайка М16x1,5 | |
| 48 | 2***7 | Заглушка | |
| 49 | 2***8 | Планка | |
| 49 | 2***0 | Планка | |
| 50 | 3***P | Тройник | |
| 50 | 3***) | Тройник | |
| 51 | 2***) | Установка выключателя | |
| 51 | 2***) | Установка выключателя | |
| 52 | Б***5 | Болт М8-6gx25 | |
| 53 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 53 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 54 | 2***) | Бугель | |
| 54 | 2***) | Бугель | |
| 55 | 4***8 | Бугель | |
| 56 | 7***1 | Прокладка | |
| 56 | 7***0 | Прокладка | |
| 57 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 57 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 58 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 58 | 2***0 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 59 | 2***) | Стойка | |
| 59 | 2***) | Стойка | |
| 60 | 2***1 | Болт М16-6gх30 | |
| 60 | 2***0 | Болт M16-6gx30 | |
| 61 | 2***) | Втулка | |
| 61 | 2***) | Втулка | |
| 62 | 2***2 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 62 | 2***0 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 63 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 63 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 64 | 2***) | Распределитель секционный | |
| 64 | 2***) | Распределитель секционный | |
| 65 | 2***8 | Прокладка | |
| 65 | 2***0 | Прокладка | |
| 66 | 5***8 | Штуцер ввертной | |
| 66 | 5***0 | Штуцер ввертной | |
| 67 | Г***8 | Гайка М8 | |
| 68 | 2***) | Трубопровод | |
| 68 | 2***) | Трубопровод | |
| 69 | 4***1 | Рукав | |
| 69 | 4***0 | Рукав | |
| 70 | D***2 | Шланговый хомут DIN3017-AS70-90/ 12C7-W2 | |
| 71 | 2***P | Трубопровод | |
| 71 | 2***) | Трубопровод | |
| 72 | 1***8 | Кольцо 135-145-58-2-51-1668 | |
| 73 | 2***3 | Муфта | |
| 74 | 7***3 | Кольцо С42 ГОСТ 13940-86 |
