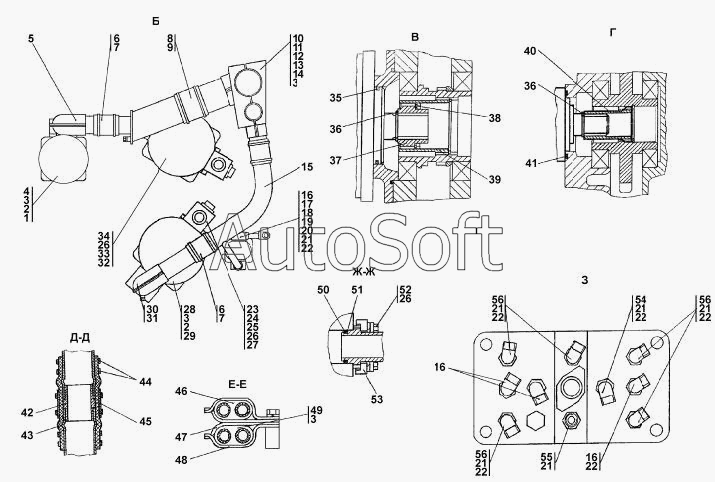

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-26-1СП Установка гидросистемы
37
45
44
43
43
42
41
40
39
38
45
36
36
35
34
33
33
32
32
31
30
52
56
56
56
56
55
55
54
54
53
53
52
30
51
50
49
48
48
47
47
46
7
7
15
14
13
12
11
10
10
9
8
15
6
6
6
5
5
4
3
3
3
3
2
2
2
1
22
22
22
22
22
22
29
28
28
27
26
26
26
25
24
23
23
1
22
21
21
21
21
21
21
20
19
18
17
17
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***3 | Насос НШ 100А-3 | |
| 1 | Н***Т | Насос НШ 100А-3Т | |
| 2 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 2 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | Б***0 | Болт М12-6gx40 | |
| 5 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 6 | 4***1 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | D***2 | Шланговый хомут DIN3017-AS70-90/ 12C7-W2 | |
| 8 | 4***8 | Втулка | |
| 9 | D***2 | Шланговый хомут DIN3017-AS120-140/ 12C7-W2 | |
| 10 | 2***4 | Опора | |
| 10 | 2***0 | Опора | |
| 11 | 7***4 | Прокладка | |
| 12 | 7***2 | Прокладка | |
| 13 | 7***6 | Прокладка | |
| 14 | Б***0 | Болт М12-6gx80 | |
| 15 | 2***) | Трубопровод | |
| 15 | 2***) | Трубопровод | |
| 16 | 3***) | Угольник | |
| 17 | 4***7 | Фланец | |
| 17 | 4***0 | Фланец | |
| 18 | Б***5 | Болт М8-6gx45 | |
| 19 | Ш***Т | Шайба 8Т | |
| 20 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 21 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 22 | Н***2 | Контргайка | |
| 22 | Н***1 | Контргайка | |
| 23 | 2***) | Клапан | |
| 23 | 2***) | Клапан | |
| 24 | 7***7 | Шайба защитная | |
| 25 | Б***5 | Болт М16-6gx45 | |
| 26 | Ш***Т | Шайба 16 ОТ | |
| 27 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 28 | Н***4 | Насос НШ 150Г-4 | |
| 28 | Н***Т | Насос НШ 150Г-4Т | |
| 29 | Б***0 | Болт М12-6gx40 | |
| 30 | 2***) | Трубопровод | |
| 30 | 2***) | Трубопровод | |
| 31 | 0***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 32 | Н***4 | Насос НШ-250-4 | |
| 32 | Н***Т | Насос НШ-250-4Т | |
| 33 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 34 | Б***5 | Болт М16-6gx55 | |
| 35 | 0***1 | Кольцо 082-088-36-2-ИРП1314-1 | |
| 36 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 37 | 4***7 | Муфта | |
| 38 | 7***3 | Кольцо С65 ГОСТ 13941-86 | |
| 39 | 2***4 | Муфта | |
| 40 | 2***3 | Муфта | |
| 41 | 1***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 42 | 3***1 | Втулка | |
| 43 | 4***3 | Рукав | |
| 43 | 4***0 | Рукав | |
| 44 | D***2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 45 | 4***P | Рукав | |
| 45 | 4***) | Рукав | |
| 46 | 4***1 | Втулка | |
| 47 | 5***3 | Планка | |
| 47 | 5***0 | Планка | |
| 48 | 5***4 | Скоба | |
| 48 | 5***0 | Скоба | |
| 49 | Б***5 | Болт М12x1,25-6gx25 | |
| 50 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 51 | 4***5 | Шайба защитная | |
| 52 | 3***4 | Винт | |
| 52 | 3***0 | Винт | |
| 53 | 4***0 | Фланец | |
| 53 | 4***0 | Фланец | |
| 54 | 3***) | Угольник | |
| 54 | 3***) | Угольник | |
| 55 | 5***8 | Штуцер ввертной | |
| 55 | 5***0 | Штуцер ввертной | |
| 56 | 5***7 | Угольник ввертной | |
| 56 | 5***0 | Угольник ввертной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
