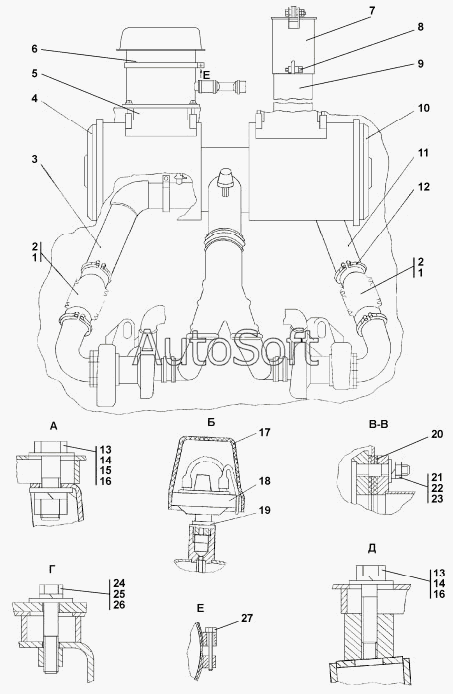

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2702-05-3СП Установка систем воздухоочистки и выпуска
7
2
2
3
3
4
4
5
5
6
6
7
1
1
8
9
9
10
10
11
11
12
12
13
23
14
14
15
16
16
17
18
19
20
20
21
22
13
13
23
24
24
25
26
26
27
27
2702-05-3-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2702-05-3-20СП(SP) | 2***) | Установка систем воздухоочистки и выпуска | |
| 1 | К***Б | Компенсатор ЕАЛР.302666.010СБ | |
| 2 | К***Б | Компенсатор СК-524.000.00СБ | |
| 3 | 3***) | Газовод | |
| 3 | 3***) | Газовод | |
| 4 | 2***) | Воздухоочиститель | |
| 4 | 2***) | Воздухоочиститель | |
| 5 | 2***) | Воздухоочиститель циклонный | |
| 5 | 2***) | Воздухоочиститель циклонный | |
| 6 | 4***) | Воздухозаборник | |
| 6 | 4***) | Воздухозаборник | |
| 7 | 3***) | Труба | |
| 7 | 3***) | Труба | |
| 8 | Б***0 | Болт М10-6gx50 | |
| 9 | 2***) | Труба выпускная | |
| 9 | 2***) | Труба выпускная | |
| 10 | 2***P | Воздухоочиститель | |
| 10 | 2***) | Воздухоочиститель | |
| 11 | 3***) | Газовод | |
| 11 | 3***) | Газовод | |
| 12 | 1***) | Хомут | |
| 12 | 1***) | Хомут | |
| 13 | 7***9 | Шайба ГОСТ 11371-78 | |
| 13 | 7***0 | Шайба ГОСТ 11371-78 | |
| 14 | Б***0 | Болт М16x1,5-6gx60 | |
| 15 | Г***5 | Гайка М16x1,5 | |
| 16 | Ш***Т | Шайба 16 ОТ | |
| 17 | 4***2 | Колпачок защитный | |
| 18 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 19 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 20 | 4***3 | Прокладка | |
| 20 | 4***0 | Прокладка | |
| 21 | Г***8 | Гайка М8 | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 24 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 24 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 25 | Ш***Т | Шайба 12 ОТ | |
| 26 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 26 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 27 | 2***0 | Болт | |
| 27 | 2***0 | Болт |
