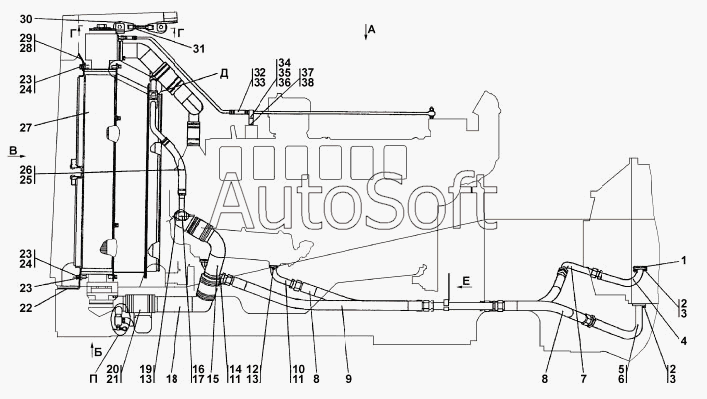

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2602-60-1СП Система охлаждения двигателя и трансмиссии
24
24
28
28
27
27
26
26
25
25
29
23
23
23
23
22
22
21
21
20
20
33
38
38
37
37
36
36
35
34
19
33
32
31
31
30
30
29
5
9
9
8
8
8
7
7
6
6
10
5
4
4
3
3
2
2
1
1
2602-60-1-20СП(SP)
15
19
18
18
17
17
16
16
15
2602-60-1СП(SP)
14
14
13
13
12
12
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2602-60-1-20СП(SP) | 2***) | Система охлаждения двигателя и трансмиссии | |
| 2602-60-1СП(SP) | 2***) | Система охлаждения двигателя и трансмиссии | |
| 1 | 4***4 | Прокладка | |
| 1 | 4***0 | Прокладка | |
| 2 | Б***0 | Болт М12-6gx30 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 2***) | Патрубок | |
| 4 | 2***) | Патрубок | |
| 5 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 6 | 7***8 | Прокладка | |
| 6 | 7***0 | Прокладка | |
| 7 | 2***) | Трубопровод | |
| 7 | 2***) | Трубопровод | |
| 8 | 4***P | Рукав | |
| 8 | 4***) | Рукав | |
| 9 | 4***P | Рукав | |
| 9 | 4***) | Рукав | |
| 10 | 2***) | Патрубок | |
| 10 | 2***) | Патрубок | |
| 11 | 0***5 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 12 | 2***0 | Болт M10x1,25-6gx30 | |
| 12 | 2***0 | Болт M10x1,25-6gx30 | |
| 13 | Ш***Т | Шайба 10 ОТ | |
| 14 | 2***) | Патрубок | |
| 14 | 2***) | Патрубок | |
| 15 | 3***) | Трубопровод | |
| 15 | 3***) | Трубопровод | |
| 16 | 3***) | Патрубок | |
| 16 | 3***) | Патрубок | |
| 17 | 4***9 | Прокладка | |
| 17 | 4***0 | Прокладка | |
| 18 | 3***) | Трубопровод | |
| 18 | 3***) | Трубопровод | |
| 19 | 2***5 | Болт М10х1,25-6gх55 ГОСТ 7798-70 | |
| 19 | 2***0 | Болт М10х1,25-6gх55 ГОСТ 7798-70 | |
| 20 | 2***) | Хомут | |
| 20 | 2***) | Хомут | |
| 21 | 4***9 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | 2***0 | Щиток | |
| 22 | 2***0 | Щиток | |
| 23 | 4***6 | Шайба | |
| 23 | 4***0 | Шайба | |
| 24 | Б***0 | Болт М12x1,25-6gx30 | |
| 25 | 4***5 | Рукав | |
| 25 | 4***0 | Рукав | |
| 26 | 5***) | Хомут | |
| 26 | 5***) | Хомут | |
| 27 | 2***) | Установка радиаторная | |
| 27 | 2***) | Установка радиаторная | |
| 28 | 2***1 | Щиток | |
| 28 | 2***0 | Щиток | |
| 29 | 2***1 | Щиток | |
| 29 | 2***0 | Щиток | |
| 30 | 2***P | Опора | |
| 30 | 2***) | Опора | |
| 31 | 3***5 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 31 | 3***0 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 32 | D***2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 33 | 4***1 | Рукав | |
| 33 | 4***0 | Рукав | |
| 34 | Б***0 | Болт М8-6gx30 | |
| 35 | Ш***Т | Шайба 8Т | |
| 36 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 37 | 4***) | Кронштейн | |
| 37 | 4***) | Кронштейн | |
| 38 | 4***2 | Прижим | |
| 38 | 4***0 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
