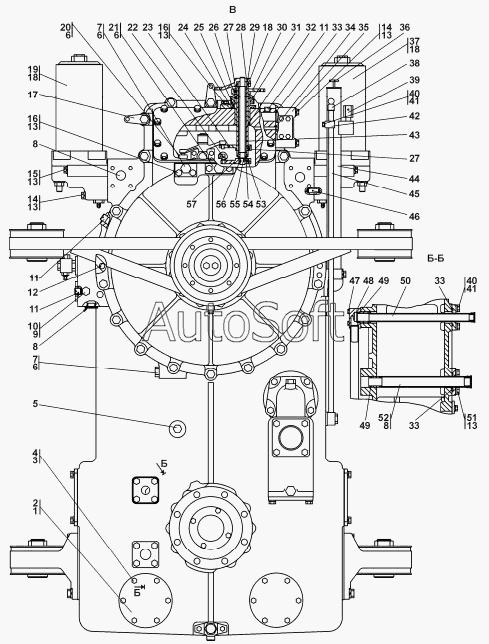

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-12-10СП/-01СП Блок трансмиссии
36
41
41
40
40
39
39
38
38
37
37
42
36
35
35
34
33
33
33
32
31
30
49
49
57
56
55
54
53
52
51
50
29
48
47
46
45
45
44
44
43
6
6
6
6
12
11
11
11
10
9
8
8
8
7
7
7
13
13
13
13
13
13
5
5
4
4
3
2
1
1
20
28
27
27
26
25
24
23
22
21
2701-12-10-01-20СП-20(SP)
19
19
18
18
18
17
16
16
15
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10-01-20СП-20(SP) | 2***) | Блок трансмиссии | |
| 1 | 4***0 | Прокладка | |
| 1 | 4***0 | Прокладка | |
| 2 | 1***3 | Крышка | |
| 3 | Ш***Т | Шайба 10 ОТ | |
| 4 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 5 | 3***0 | Пробка КГ 1/2 | |
| 5 | 3***0 | Пробка КГ 1/2 | |
| 6 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 7 | 3***1 | Пробка | |
| 7 | 3***0 | Пробка | |
| 8 | 4***6 | Пробка | |
| 9 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 10 | 5***8 | Штуцер ввертной | |
| 11 | 3***0 | Пробка 3 КГ 1/2 | |
| 11 | 3***0 | Пробка 3 КГ 1/2 | |
| 12 | 3***3 | Штифт | |
| 13 | Ш***Т | Шайба 12 ОТ | |
| 14 | Б***0 | Болт М12-6gx80 | |
| 15 | 2***3 | Болт М12-6gx140 | |
| 15 | 2***0 | Болт М12-6gx140 | |
| 16 | Б***0 | Болт М12-6gx30 | |
| 17 | 4***8 | Планка | |
| 18 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 19 | 2***P | Фильтр | |
| 19 | 2***) | Фильтр | |
| 20 | 2***9 | Планка | |
| 21 | 2***3 | Планка | |
| 22 | 2***0 | Палец | |
| 23 | 2***3 | Рычаг | |
| 24 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 25 | 2***) | Крышка | |
| 26 | 2***2 | Прокладка | |
| 27 | Б***5 | Болт М8-6gx35 | |
| 28 | 2***) | Рычаг | |
| 29 | 2***2 | Прокладка | |
| 30 | 2***3 | Рычаг | |
| 31 | М***3 | Манжета 1.2-45x65-3 | |
| 32 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 33 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 35 | 2***) | Клапан | |
| 35 | 2***) | Клапан | |
| 36 | 2***) | Пробка | |
| 36 | 2***) | Пробка | |
| 37 | 2***) | Фильтр | |
| 37 | 2***) | Фильтр | |
| 38 | 2***) | Линейка | |
| 38 | 2***) | Линейка | |
| 39 | 4***) | Сапун | |
| 39 | 4***) | Сапун | |
| 40 | Б***0 | Болт М8-6gx20 | |
| 41 | Ш***Т | Шайба 8Т | |
| 42 | 7***6 | Хомут | |
| 43 | 2***) | Вал | |
| 44 | 2***) | Горловина | |
| 44 | 2***) | Горловина | |
| 45 | 2***) | Труба | |
| 45 | 2***) | Труба | |
| 46 | 3***3 | Штифт | |
| 47 | Б***5 | Болт М8-6gx45 | |
| 48 | 2***) | Заборник | |
| 49 | 0***8 | Кольцо 027-032-30-2-51-1668 | |
| 50 | 2***) | Труба | |
| 51 | Б***5 | Болт М12-6gx25 | |
| 52 | 2***) | Труба | |
| 53 | Б***0 | Болт М8-6gx20 | |
| 54 | 2***2 | Втулка | |
| 55 | 2***2 | Шайба | |
| 56 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 57 | 2***2 | Рычаг |
