Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-26-2-01СП/-02СП Установка гидросистемы
1
2
3
3
4
5
5
6
6
7
7
7
7
7
7
7
7
8
9
9
10
11
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
31
31
32
33
33
34
34
35
35
36
37
38
38
39
39
40
40
41
41
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
51
51
52
53
53
54
54
55
55
56
57
57

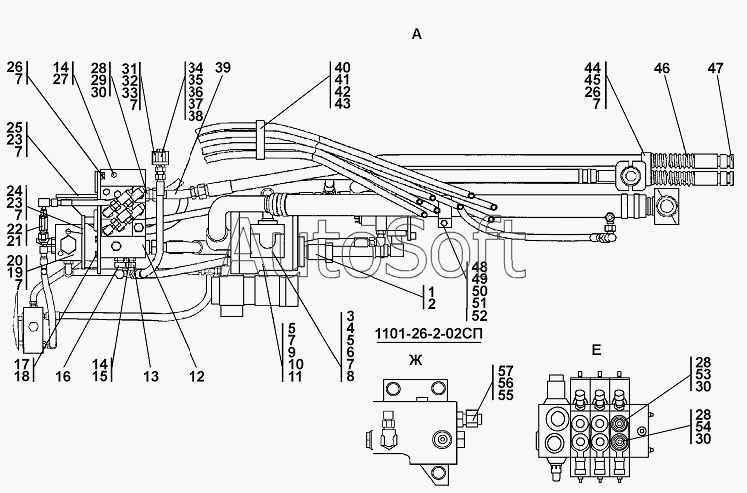

1101-26-2-02СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-26-2-02СП(SP) | 1***) | Установка гидросистемы | |
| 1 | 2***3 | Муфта | |
| 2 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 3 | 0***1 | Фланец | |
| 3 | 0***0 | Фланец | |
| 4 | 4***9 | Шайба защитная | |
| 5 | Б***0 | Болт М12-6gx40 | |
| 6 | 2***9 | Болт М12-6gх100 | |
| 6 | 2***0 | Болт М12-6gх100 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 10 | 1***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 11 | Н***3 | Насос НШ 100А-3 | |
| 11 | Н***Т | Насос НШ 100А-3Т | |
| 12 | М***1 | Гидрораспределитель М4-4130-20/ 3М4-15РНТV01 | |
| 13 | 0***) | Угольник | |
| 13 | 0***) | Угольник | |
| 14 | 0***К | Шайба специальная | |
| 15 | 0***К | Штуцер ввертной Штуцер ввертной | |
| 16 | 0***К | Угольник Угольник | |
| 17 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 18 | Ш***Т | Шайба 10 ОТ | |
| 19 | Б***5 | Болт М12-6gx25 | |
| 20 | 0***) | Клапан | |
| 20 | 0***) | Клапан | |
| 21 | 0***8 | Кольцо | |
| 22 | 1***) | Фильтр | |
| 22 | 1***) | Фильтр | |
| 23 | Б***5 | Болт М12x1,25-6gx25 | |
| 24 | 0***3 | Планка | |
| 24 | 0***0 | Планка | |
| 25 | 0***P | Кронштейн | |
| 25 | 0***) | Кронштейн | |
| 26 | Б***0 | Болт М12x1,25-6gx40 | |
| 27 | 1***6 | Заглушка | |
| 27 | 1***0 | Заглушка | |
| 28 | 1***2 | Шайба специальная | |
| 28 | 1***0 | Шайба специальная | |
| 29 | 1***5 | Заглушка | |
| 29 | 1***0 | Заглушка | |
| 30 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 31 | 1***1 | Планка | |
| 31 | 1***0 | Планка | |
| 32 | 5***0 | Бонка | |
| 33 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 33 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 34 | 1***7 | Переходник | |
| 34 | 1***0 | Переходник | |
| 35 | 3***0 | Пробка | |
| 35 | 3***5 | Пробка | |
| 36 | Ш***Т | Шайба 20 ОТ | |
| 37 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 38 | Н***2 | Контргайка | |
| 38 | Н***1 | Контргайка | |
| 39 | 1***) | Трубопровод | |
| 39 | 1***) | Трубопровод | |
| 40 | 0***К | Бугель | |
| 40 | 0***К | Бугель | |
| 41 | 0***К | Бугель | |
| 41 | 0***К | Бугель | |
| 42 | Б***0 | Болт М8-6gx30 | |
| 43 | Г***8 | Гайка М8 | |
| 44 | 2***9 | Бугель | |
| 44 | 2***0 | Бугель | |
| 45 | 2***0 | Бугель | |
| 45 | 2***0 | Бугель | |
| 46 | 4***) | Рукав высокого давления | |
| 46 | 4***) | Рукав высокого давления | |
| 47 | 0***5 | Заглушка | |
| 47 | 0***0 | Заглушка | |
| 48 | 5***6 | Скоба | |
| 48 | 5***0 | Скоба | |
| 49 | 5***7 | Планка | |
| 49 | 5***0 | Планка | |
| 50 | 7***7 | Прокладка | |
| 51 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 51 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 52 | Ш***Т | Шайба 16 ОТ | |
| 53 | 0***3 | Штуцер ввертной | |
| 53 | 0***0 | Штуцер ввертной | |
| 54 | 0***1 | Штуцер ввертной | |
| 54 | 0***0 | Штуцер ввертной | |
| 55 | Н***2 | Гайка накидная | |
| 55 | Н***1 | Гайка накидная | |
| 56 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 57 | 3***3 | Заглушка | |
| 57 | 3***0 | Заглушка |
