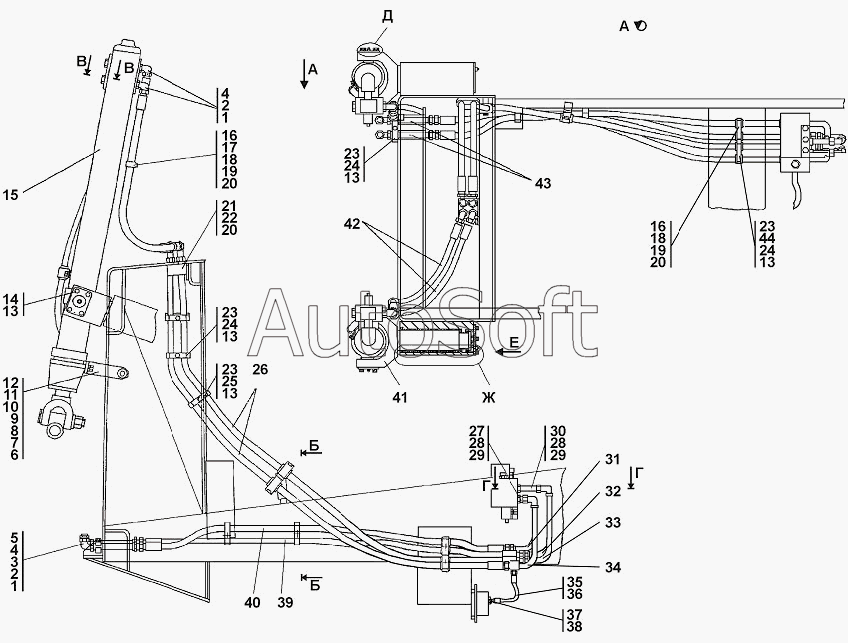

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-26-12СП Установка гидроцилиндров
28
33
33
32
32
31
31
30
30
29
29
34
28
28
27
27
26
26
25
25
24
24
24
40
44
44
43
43
42
42
41
41
40
23
23
39
39
38
37
37
36
35
35
34
5
11
10
10
9
9
8
7
6
6
11
5
4
4
3
3
2
2
2
1
1
1
1101-26-12-20СП(SP)
17
23
23
22
21
21
20
20
20
19
19
18
18
18
17
1101-26-12СП(SP)
16
16
16
15
15
14
13
13
13
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-26-12-20СП(SP) | 1***) | Установка гидроцилиндров | |
| 1101-26-12СП(SP) | 1***) | Установка гидроцилиндров | |
| 1 | Н***2 | Контргайка | |
| 1 | Н***1 | Контргайка | |
| 2 | Н***1 | Угольник ввертной | |
| 2 | Н***1 | Угольник ввертной | |
| 3 | Н***5 | Гайка накидная | |
| 3 | Н***1 | Гайка накидная | |
| 4 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 5 | 4***5 | Заглушка | |
| 5 | 4***0 | Заглушка | |
| 6 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 6 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 7 | Ш***Т | Шайба 20 ОТ | |
| 8 | Ш***Т | Шайба 16 ОТ | |
| 9 | 2***2 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 10 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 10 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 11 | 3***0 | Шайба | |
| 11 | 3***0 | Шайба | |
| 12 | 1***7 | Серьга | |
| 12 | 1***0 | Серьга | |
| 13 | Ш***Т | Шайба 12 ОТ | |
| 14 | Б***5 | Болт М12-6gx35 | |
| 15 | 1***) | Гидроцилиндр | |
| 15 | 1***) | Гидроцилиндр | |
| 16 | 3***1 | Бугель | |
| 16 | 3***0 | Бугель | |
| 17 | 3***1 | Бугель | |
| 17 | 3***0 | Бугель | |
| 18 | 7***3 | Прокладка | |
| 18 | 7***0 | Прокладка | |
| 19 | Б***0 | Болт М8-6gx30 | |
| 20 | Ш***Т | Шайба 8Т | |
| 21 | 1***) | Коллектор | |
| 21 | 1***) | Коллектор | |
| 22 | Б***5 | Болт М8-6gx25 | |
| 23 | 2***0 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | 2***1 | Болт М12х1,25-6gх45 | |
| 24 | 2***0 | Болт М12х1,25-6gх45 | |
| 25 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 25 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 26 | 0***) | Рукав | |
| 26 | 0***) | Рукав | |
| 27 | 0***3 | Штуцер ввертной | |
| 27 | 0***0 | Штуцер ввертной | |
| 28 | 1***2 | Шайба специальная | |
| 28 | 1***0 | Шайба специальная | |
| 29 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 30 | 0***1 | Штуцер ввертной | |
| 30 | 0***0 | Штуцер ввертной | |
| 31 | 0***) | Трубопровод | |
| 31 | 0***) | Трубопровод | |
| 32 | 1***P | Трубопровод | |
| 32 | 1***) | Трубопровод | |
| 33 | 1***) | Трубопровод | |
| 33 | 1***) | Трубопровод | |
| 34 | 1***) | Трубопровод | |
| 34 | 1***) | Трубопровод | |
| 35 | 0***) | Рукав | |
| 35 | 0***) | Рукав | |
| 36 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 37 | 5***8 | Штуцер ввертной | |
| 37 | 5***0 | Штуцер ввертной | |
| 38 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 39 | 4***P | Рукав высокого давления | |
| 39 | 4***) | Рукав высокого давления | |
| 40 | 4***) | Рукав высокого давления | |
| 40 | 4***) | Рукав высокого давления | |
| 41 | 1***) | Ось | |
| 41 | 1***) | Ось | |
| 42 | 4***) | Рукав высокого давления | |
| 42 | 4***) | Рукав высокого давления | |
| 43 | 0***) | Трубопровод | |
| 43 | 0***) | Трубопровод | |
| 44 | 7***1 | Прокладка | |
| 44 | 7***0 | Прокладка |
