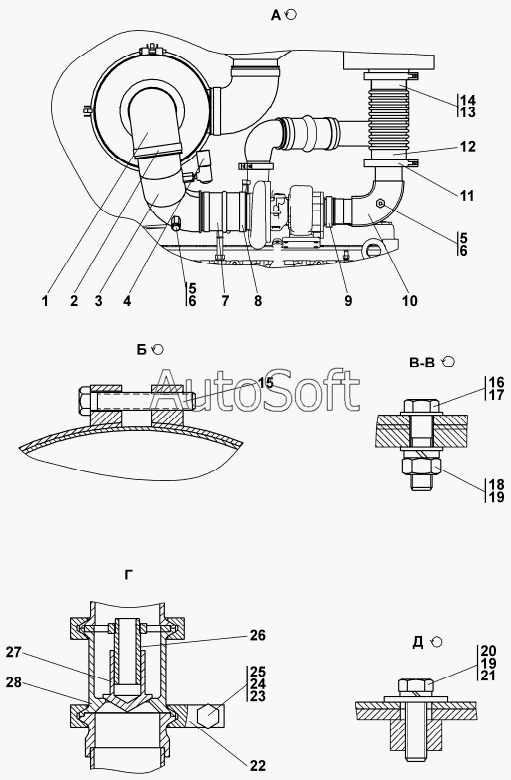

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1106-05-5СП Установка систем воздухоочистки и выпуска
1
2
2
3
3
4
5
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Шланг угловой ТУ38.105.823-88 | |
| 2 | 2***) | Хомут | |
| 2 | 2***) | Хомут | |
| 3 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 4 | 1***7 | Индикатор засоренности воздушного фильтра 178957 | |
| 5 | 3***0 | Пробка | |
| 5 | 3***0 | Пробка | |
| 6 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 7 | 3***8 | Рукав 3030788 | |
| 8 | 1***0 | Хомут 125740 | |
| 9 | X***0 | Хомут XS9290 | |
| 10 | 1***) | Газовод | |
| 10 | 1***) | Газовод | |
| 11 | 1***) | Хомут | |
| 11 | 1***) | Хомут | |
| 12 | 1***) | Хомут | |
| 12 | 1***) | Хомут | |
| 13 | D***Б | Компенсатор Dу100, Рy1 СК-524.000.00СБ | |
| 14 | Е***Б | Компенсатор ЕАЛР 302.666.010СБ | |
| 15 | 2***0 | Болт | |
| 15 | 2***0 | Болт | |
| 16 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 17 | 3***0 | Шайба 12x2 | |
| 17 | 3***0 | Шайба 12x2 | |
| 18 | Г***5 | Гайка М12x1,25 | |
| 19 | Ш***Т | Шайба 12 ОТ | |
| 20 | Б***5 | Болт М12x1,25-6gx35 | |
| 21 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 21 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 22 | 4***5 | Хомут | |
| 22 | 4***0 | Хомут | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | Г***8 | Гайка М8 | |
| 25 | Б***0 | Болт М8-6gx30 | |
| 26 | 0***) | Направляющая | |
| 27 | 0***К | Клапан | |
| 28 | 0***К | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
