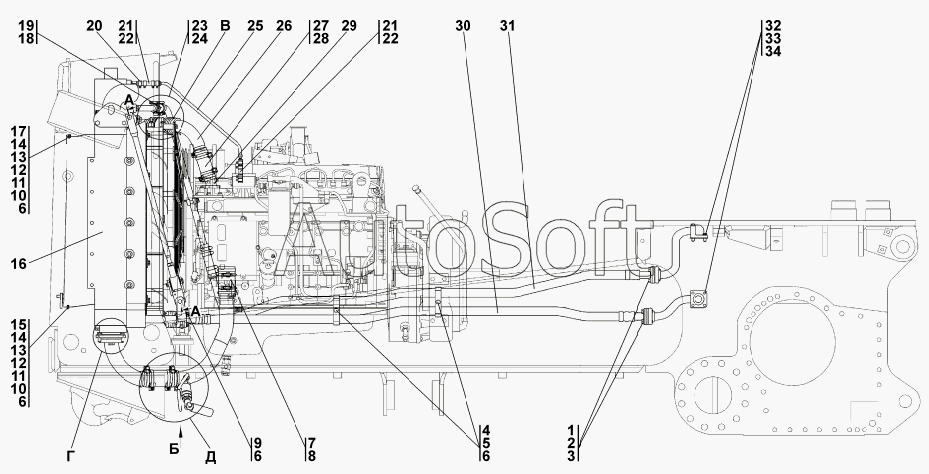

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1106-60-4СП/-01СП Система охлаждения
26
18
19
19
20
20
21
21
21
22
22
23
23
24
25
25
26
17
27
27
28
28
29
29
30
30
31
31
32
33
34
9
1106-60-4-20СП(SP)
1106-60-4-01СП(SP)
1106-60-4-01-20СП(SP)
1
1
2
3
4
4
5
5
6
6
6
6
7
8
1106-60-4СП(SP)
10
10
11
11
12
12
12
13
13
14
14
15
15
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-60-4-01-20СП(SP) | 1***) | Система охлаждения | |
| 1106-60-4-01СП(SP) | 1***) | Система охлаждения | |
| 1106-60-4-20СП(SP) | 1***) | Система охлаждения | |
| 1106-60-4СП(SP) | 1***) | Система охлаждения | |
| 1 | 2***3 | Фланец | |
| 1 | 2***0 | Фланец | |
| 2 | 4***8 | Кольцо защитное | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 2***1 | Бугель | |
| 4 | 2***0 | Бугель | |
| 5 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | 6***В | Рукав 67185-В | |
| 8 | 4***Е | Хомут 43828-Е | |
| 9 | Б***0 | Болт M12x1,25-6gx40 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | Ш***8 | Шайба 8 | |
| 12 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 12 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 13 | Б***5 | Болт M8-6gx25 | |
| 14 | Б***0 | Болт M12x1,25-6gx30 | |
| 15 | 1***4 | Щиток | |
| 15 | 1***0 | Щиток | |
| 16 | 1***P | Установка радиаторная | |
| 16 | 1***) | Установка радиаторная | |
| 16 | 1***) | Установка радиаторная | |
| 16 | 1***) | Установка радиаторная | |
| 17 | 1***3 | Щиток | |
| 17 | 1***0 | Щиток | |
| 18 | D***2 | Шланговый хомут | |
| 19 | 4***4 | Рукав | |
| 19 | 4***0 | Рукав | |
| 20 | 1***1 | Штуцер | |
| 20 | 1***0 | Штуцер | |
| 21 | 4***1 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | D***2 | Шланговый хомут DIN3017-АS20-32/12C7-W2 | |
| 23 | 4***) | Хомут | |
| 23 | 4***) | Хомут | |
| 24 | 4***2 | Рукав | |
| 25 | 1***) | Трубопровод | |
| 25 | 1***) | Трубопровод | |
| 26 | 1***) | Трубопровод | |
| 26 | 1***) | Трубопровод | |
| 27 | 4***) | Хомут | |
| 27 | 4***) | Хомут | |
| 28 | 4***1 | Рукав | |
| 28 | 4***0 | Рукав | |
| 29 | 1***) | Патрубок | |
| 29 | 1***) | Патрубок | |
| 30 | 1***P | Рукав | |
| 30 | 1***) | Рукав | |
| 31 | 1***P | Рукав | |
| 31 | 1***) | Рукав | |
| 32 | Б***0 | Болт M10-6gx70 | |
| 33 | Б***0 | Болт M10-6gx30 | |
| 34 | Ш***Т | Шайба 10 ОТ |
