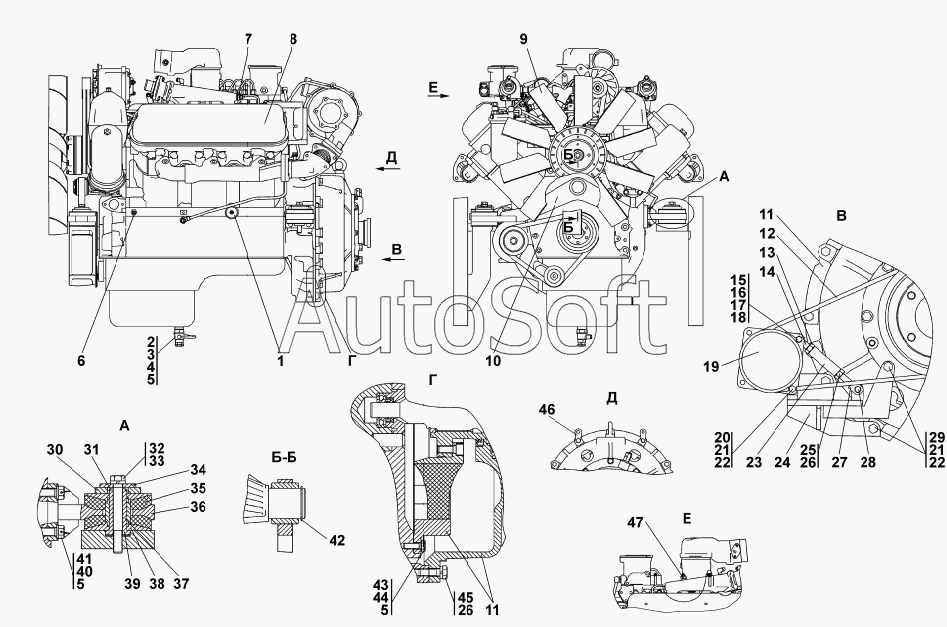

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-01-2-01СП Установка двигателя ЯМЗ-236НД-2
31
37
37
36
36
35
34
34
33
32
32
38
31
30
30
29
28
28
27
27
26
26
43
47
47
47
46
46
45
45
44
43
25
42
42
41
41
40
40
39
39
38
6
11
11
11
10
10
9
9
8
7
6
6
12
5
5
5
4
3
2
2
1
1
1
1102-01-2-01-20СП(SP)
18
25
24
23
23
22
22
21
21
20
20
19
1102-01-2-01СП(SP)
17
16
16
15
15
14
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-01-2-01-20СП(SP) | 1***) | Установка двигателя ЯМЗ-236НД-2 | |
| 1102-01-2-01СП(SP) | 1***) | Установка двигателя ЯМЗ-236НД-2 | |
| 1 | М***Э | Датчик указателя давления ММ 355-Э | |
| 1 | М***5 | Датчик указателя давления масла | |
| 1 | М***Т | Датчик указателя давления масла ТУ 37.003.387-78 | |
| 2 | 1***7 | Заглушка | |
| 2 | 1***0 | Заглушка | |
| 3 | 0***7 | Кран шаровой 0,63/15 ЦИУР 494.647.017 | |
| 4 | 2***2 | Кольцо 24x30 МН 4152-62 | |
| 5 | П***С | Проволока 1,6-0-С | |
| 6 | М***Э | Датчик аварийного давления масла ММ 111В-Э | |
| 6 | М***В | Датчик аварийного давления масла ТУ 37.003.138-76 | |
| 6 | М***Т | Датчик аварийного давления масла ТУ 37.003.138-76 | |
| 7 | Т***1 | Датчик сигнализатора температуры ТУ 37.003.569-90 | |
| 8 | Я***2 | Двигатель ЯМЗ-236НД-2 | |
| 9 | 1***) | Крыльчатка вентилятора толкающая | |
| 9 | 1***) | Крыльчатка вентилятора толкающая | |
| 10 | 1***) | Опора передняя | |
| 10 | 1***) | Опора передняя | |
| 11 | 1***P | Муфта упругая | |
| 11 | 1***) | Муфта упругая | |
| 12 | А***I | Ремень А-1320 III | |
| 12 | А***0 | Ремень А-1320 III Т.IV-1-130 | |
| 13 | Г***5 | Гайка М12x1,25 | |
| 14 | 2***2 | Рычаг | |
| 14 | 2***0 | Рычаг | |
| 15 | 2***1 | Ось | |
| 15 | 2***0 | Ось | |
| 16 | 2***1 | Втулка | |
| 16 | 2***0 | Втулка | |
| 17 | Г***8 | Гайка М8 | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | 2***) | Компрессор кондиционера | |
| 20 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 21 | Г***0 | Гайка М10 | |
| 22 | Ш***0 | Шайба 10 | |
| 23 | 2***3 | Стяжка | |
| 23 | 2***0 | Стяжка | |
| 24 | 1***) | Кронштейн | |
| 25 | 2***6 | Болт М12-6gх55 | |
| 25 | 2***0 | Болт М12-6gх55 | |
| 26 | Ш***Т | Шайба 12.ОТ | |
| 27 | 3***0 | Гайка М12х1,25-LН-6Н ГОСТ 5915-70 | |
| 27 | 3***0 | ГайкаМ12х1,25-LН-6Н ГОСТ 5915-70 | |
| 28 | 2***1 | Вилка | |
| 28 | 2***0 | Вилка | |
| 29 | Б***0 | Болт М10-6gx30 | |
| 30 | 0***6 | Проставка | |
| 30 | 0***0 | Проставка | |
| 31 | 0***8 | Кольцо | |
| 31 | 0***0 | Кольцо | |
| 32 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 32 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 33 | Ш***Т | Шайба 16.ОТ | |
| 34 | 0***К | Шайба специальная | |
| 34 | 0***К | Шайба специальная | |
| 35 | 4***9 | Амортизатор | |
| 36 | 2***) | Опора задняя | |
| 36 | 2***) | Опора задняя | |
| 37 | 0***9 | Втулка | |
| 37 | 0***0 | Втулка | |
| 38 | 0***8 | Прижим | |
| 38 | 0***0 | Прижим | |
| 39 | 0***1 | Палец | |
| 39 | 0***0 | Палец | |
| 40 | 2***6 | Болт 3M14-6gx40 | |
| 40 | 2***0 | Болт 3M14-6gx40 | |
| 41 | 3***0 | Шайба | |
| 41 | 3***0 | Шайба | |
| 42 | 5***0 | Кольцо С50 | |
| 42 | 5***0 | Кольцо С50 Ц9хр | |
| 43 | 2***0 | Болт 3M10-6gx30 | |
| 43 | 2***0 | Болт 3M10-6gx30 | |
| 44 | Ш***а | Шайба | |
| 45 | 2***0 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 45 | 2***0 | Болт М12-6gx40 | |
| 46 | 2***0 | Планка | |
| 46 | 2***0 | Планка | |
| 47 | Т***В | Датчик ТМ100-В | |
| 47 | Т***Т | Датчик указателя температуры ТМ100-ВТ | |
| 47 | Т***Э | Датчик указателя температуры ТМ100-ВЭ |
