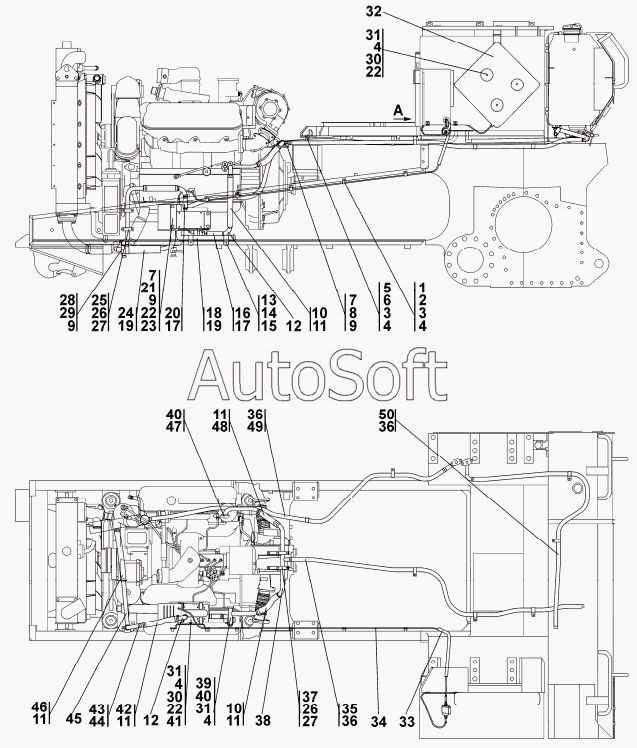

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-43-3СП Установка системы подогрева
38
26
26
27
27
28
29
30
30
31
31
31
32
33
34
35
36
36
36
37
25
39
40
40
41
42
43
44
45
46
47
48
49
50
12
12
1102-43-3-20СП(SP)
1
2
3
3
4
4
4
4
4
5
6
7
7
8
9
9
9
10
10
11
11
11
11
11
1102-43-3СП(SP)
13
14
15
16
17
17
18
19
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-43-3-20СП(SP) | 1***) | Установка системы подогрева | |
| 1102-43-3СП(SP) | 1***) | Установка системы подогрева | |
| 1 | 7***6 | Прокладка | |
| 2 | 7***0 | Хомутик | |
| 3 | Б***6 | Болт М8-6gx16 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | 7***3 | Прокладка | |
| 6 | 4***0 | Хомутик | |
| 7 | 1***) | Кронштейн | |
| 8 | Б***0 | Болт М12x1,25-6g x40 | |
| 9 | Ш***Т | Шайба 12 ОТ | |
| 10 | 4***1 | Рукав | |
| 11 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 12 | 1***) | Трубопровод | |
| 13 | Б***6 | Болт М6 | |
| 14 | Ш***5 | Шайба d=6.5 | |
| 15 | Х***к | Хомутик | |
| 16 | 2***0 | Рукав диам. 20x29 l=100 | |
| 17 | Ф***0 | Хомут стяжной Ф30 | |
| 18 | Т***я | Труба выхлопная | |
| 19 | Ф***5 | Хомут стяжной Ф35 | |
| 20 | 2***0 | Рукав диам. 20x29 l=80 | |
| 21 | Б***5 | Болт М12x1,25-6gx25 | |
| 22 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 23 | Ш***2 | Шайба 12 | |
| 24 | П***а | Патрубок забора воздуха | |
| 25 | 2***3 | Прижим | |
| 26 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 27 | Ш***Т | Шайба 10 ОТ | |
| 28 | 7***7 | Хомутик | |
| 29 | Б***0 | Болт М12x1,25-6gx20 | |
| 30 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 31 | Б***0 | Болт М8-6gx20 | |
| 32 | т***й | Насос топливный | |
| 33 | 4***4 | Рукав | |
| 34 | Т***5 | Трубка пластиковая 4x1.25 | |
| 35 | 4***0 | Рукав | |
| 36 | D***2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 37 | 1***) | Кронштейн | |
| 38 | 3***) | Трубопровод | |
| 39 | 1***) | Трубопровод | |
| 40 | 4***3 | Прокладка | |
| 41 | H***2 | "Жидкостный отопитель ""HYDRONIC M12""" | |
| 42 | 4***7 | Рукав | |
| 43 | 4***3 | Прокладка | |
| 44 | 7***7 | Пробка | |
| 45 | 1***) | Трубопровод | |
| 46 | 4***2 | Рукав | |
| 47 | 1***) | Трубопровод | |
| 48 | 4***6 | Рукав | |
| 49 | 4***8 | Рукав | |
| 50 | 4***5 | Рукав |
