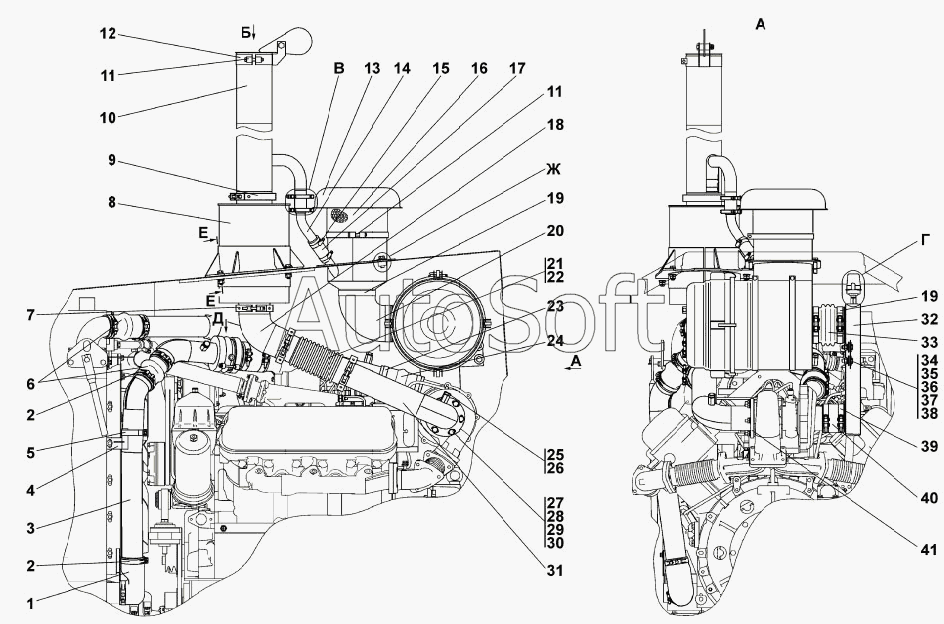

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-05-2СП Установка систем воздухоочистки и выпуска
25
31
30
29
29
28
27
26
25
31
24
23
22
21
20
19
19
19
18
32
32
33
34
35
36
37
37
38
38
39
39
40
40
41
5
9
9
8
8
7
7
6
5
10
4
4
3
3
2
2
1
1102-05-2-20СП(SP)
1102-05-2СП(SP)
10
11
11
11
12
12
13
13
14
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-05-2-20СП(SP) | 1***) | Установка системы воздухоочистки и выпуска | |
| 1102-05-2СП(SP) | 1***) | Установка системы воздухоочистки и выпуска | |
| 1 | Р***4 | Патрубок Р547694 | |
| 2 | 3***S | Хомут 3316656S | |
| 3 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 4 | 1***) | Кронштейн | |
| 4 | 1***) | Кронштейн | |
| 5 | 4***P | Хомут | |
| 5 | 4***) | Хомут | |
| 6 | 3***S | Рукав 3316606S | |
| 7 | 1***) | Хомут | |
| 7 | 1***) | Хомут | |
| 8 | 1***) | Глушитель | |
| 8 | 1***) | Глушитель | |
| 9 | 1***) | Воздуховод | |
| 9 | 1***) | Воздуховод | |
| 10 | 1***) | Труба выпускная | |
| 10 | 1***) | Труба выпускная | |
| 11 | 2***0 | Болт | |
| 11 | 2***0 | Болт | |
| 12 | 1***) | Крышка с хомутом | |
| 12 | 1***) | Крышка с хомутом | |
| 13 | 4***) | Воздухозаборник | |
| 13 | 4***) | Воздухозаборник | |
| 14 | 3***P | Труба | |
| 14 | 3***) | Труба | |
| 15 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 16 | 3***P | Воздухоочиститель циклонный | |
| 16 | 3***) | Воздухоочиститель циклонный | |
| 17 | 4***4 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | 1***) | Газовод | |
| 18 | 1***) | Газовод | |
| 19 | 2***) | Хомут | |
| 19 | 2***) | Хомут | |
| 20 | 5***5 | Шланг угловой ТУ38.105.823-88 | |
| 21 | Е***Б | Компенсатор ЕАЛР 302.666. 010СБ | |
| 22 | D***Б | Компенсатор Dу100, Ру1 СК-524.000.00СБ | |
| 23 | 3***2 | Хомут 3926702 | |
| 24 | 3***1 | Рукав 3071051 | |
| 25 | 3***0 | Пробка | |
| 25 | 3***0 | Пробка | |
| 26 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 27 | Г***) | Гайка М10-6Н (250512-П5) | |
| 28 | Ш***0 | Шайба 10 | |
| 29 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 30 | 3***2 | Шайба 10 | |
| 31 | 1***) | Газовод | |
| 31 | 1***) | Газовод | |
| 32 | 3***P | Воздуховод | |
| 32 | 3***) | Воздуховод | |
| 33 | 4***8 | Сильфон | |
| 34 | Б***5 | Болт М12x1,25-6gx35 | |
| 35 | Г***5 | Гайка М12x1,25 | |
| 36 | Ш***Т | Шайба 12.ОТ | |
| 37 | 3***5 | Шайба 12 | |
| 37 | 3***0 | Шайба 12 | |
| 38 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 38 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 39 | 4***P | Хомут | |
| 39 | 4***) | Хомут | |
| 40 | 4***3 | Рукав | |
| 40 | 4***0 | Рукав | |
| 41 | 8***0 | Прокладка патрубка выпускного |
