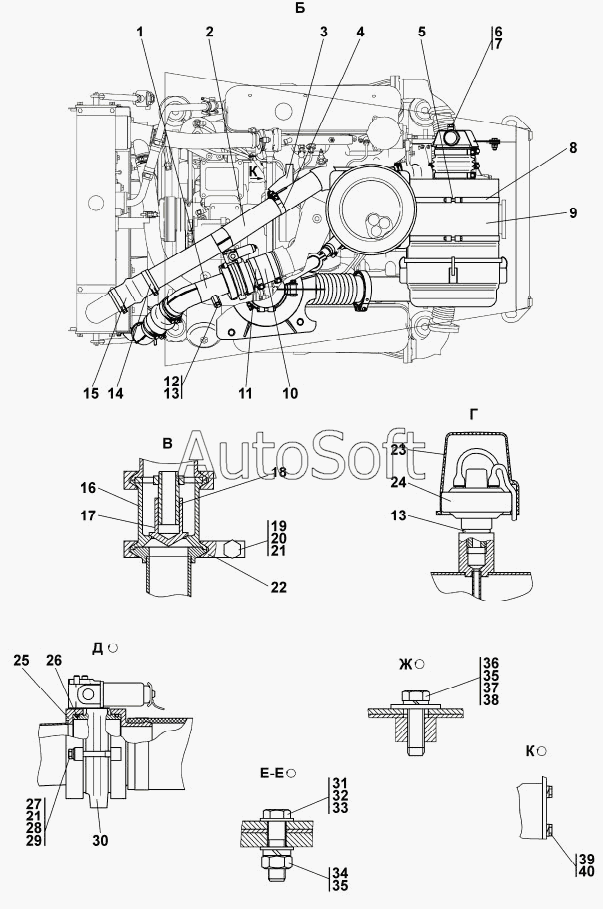

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). Установка системы воздухоочистки и выпуска
29
18
19
20
21
21
22
22
23
24
25
26
26
27
28
17
30
31
32
32
33
33
34
35
35
36
37
38
39
40
8
1
2
2
3
3
4
4
5
5
6
7
7
8
1
9
9
10
10
11
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Газовод | |
| 1 | 1***) | Газовод | |
| 2 | 1***) | Воздуховод | |
| 2 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 4 | 4***P | Хомут | |
| 4 | 4***) | Хомут | |
| 5 | 2***0 | Болт | |
| 5 | 2***0 | Болт | |
| 6 | 4***3 | Прокладка | |
| 7 | 7***7 | Пробка | |
| 7 | 7***0 | Пробка | |
| 8 | Ф***0 | Фильтр воздушный ФВ 722.1109510 | |
| 8 | Ф***0 | Фильтр воздушный ФВ 722.1109510 | |
| 9 | 1***) | Хомут | |
| 9 | 1***) | Хомут | |
| 10 | 4***4 | Рукав | |
| 10 | 4***0 | Рукав | |
| 11 | 4***P | Хомут | |
| 11 | 4***) | Хомут | |
| 12 | 3***0 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 14 | 3***2 | Хомут 3926702 | |
| 15 | 3***1 | Рукав 3071051 | |
| 16 | 0***К | Корпус | |
| 17 | 0***К | Клапан | |
| 18 | 0***) | Направляющая | |
| 19 | Б***0 | Болт М8-6gx30 | |
| 20 | Г***8 | Гайка М8 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 4***5 | Хомут | |
| 22 | 4***0 | Хомут | |
| 23 | 4***2 | Колпачок защитный | |
| 24 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 25 | 1***3 | Кольцо 108-115-46-2-3 | |
| 26 | 0***) | Фланец нижний | |
| 26 | 0***) | Фланец нижний | |
| 27 | Б***0 | Болт М8-6gx70 | |
| 28 | Ш***8 | Шайба 8 | |
| 29 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 30 | 8***2 | Заслонка аварийного останова с приводом 8401.1030232 | |
| 31 | 2***1 | Болт М12х1,25-6gх45 | |
| 32 | 2***0 | Болт М12х1,25-6gх45 | |
| 32 | Ш***2 | Шайба 12 | |
| 33 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 34 | Г***5 | Гайка М12x1,25 | |
| 35 | Ш***Т | Шайба 12.ОТ | |
| 36 | Б***5 | Болт М12x1,25-6gx35 | |
| 37 | Ш***2 | Шайба 12 | |
| 38 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 39 | Б***0 | Болт М10-6gx20 | |
| 40 | Ш***Т | Шайба 10 ОТ |
