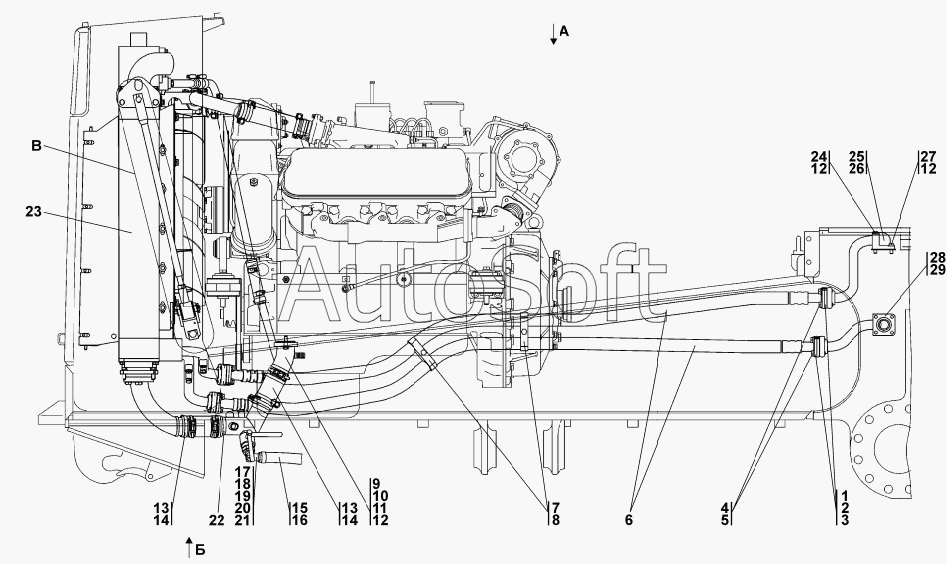

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-60-4СП Система охлаждения
22
15
15
16
17
18
18
19
19
20
21
22
14
14
23
23
24
25
25
26
26
27
28
28
29
8
1102-60-4-20СП(SP)
1
1
2
3
4
5
6
6
7
7
1102-60-4СП(SP)
8
9
9
10
10
11
11
12
12
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-60-4-20СП(SP) | 1***) | Система охлаждения | |
| 1102-60-4СП(SP) | 1***) | Система охлаждения | |
| 1 | 2***3 | Фланец | |
| 1 | 2***0 | Фланец | |
| 2 | 4***8 | Кольцо защитное | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | Б***0 | Болт М12x1,25-6gx40 | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 1***P | Рукав | |
| 6 | 1***) | Рукав | |
| 7 | 2***1 | Бугель | |
| 7 | 2***0 | Бугель | |
| 8 | 2***1 | Болт М12х1,25-6gх45 | |
| 8 | 2***0 | Болт М12х1,25-6gх45 | |
| 9 | 1***) | Патрубок | |
| 9 | 1***) | Патрубок | |
| 10 | 4***2 | Прокладка | |
| 10 | 4***0 | Прокладка | |
| 11 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 12 | Ш***Т | Шайба 10 ОТ | |
| 13 | 4***) | Хомут | |
| 13 | 4***) | Хомут | |
| 14 | 4***2 | Рукав | |
| 15 | 4***8 | Рукав | |
| 15 | 4***0 | Рукав | |
| 16 | D***2 | Шланговый хомут DIN3017-А30-45/ 12С7-W2 | |
| 17 | 2***4 | Пломба свинцовая | |
| 18 | 2***2 | Угольник концевой | |
| 18 | 2***0 | Угольник концевой | |
| 19 | 2***1 | Контргайка | |
| 19 | 2***0 | Контргайка | |
| 20 | 0***0 | Кран шаровой 0,63/20 | |
| 21 | П***С | Проволока 0,8-0-С | |
| 22 | 1***) | Трубопровод | |
| 22 | 1***) | Трубопровод | |
| 23 | 1***) | Установка радиаторная | |
| 23 | 1***) | Установка радиаторная | |
| 24 | Б***0 | Болт М10-6gx70 | |
| 25 | 1***) | Патрубок | |
| 25 | 1***) | Патрубок | |
| 26 | 4***4 | Прокладка | |
| 26 | 4***0 | Прокладка | |
| 27 | Б***0 | Болт М10-6gx30 | |
| 28 | 1***) | Патрубок | |
| 28 | 1***) | Патрубок | |
| 29 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
