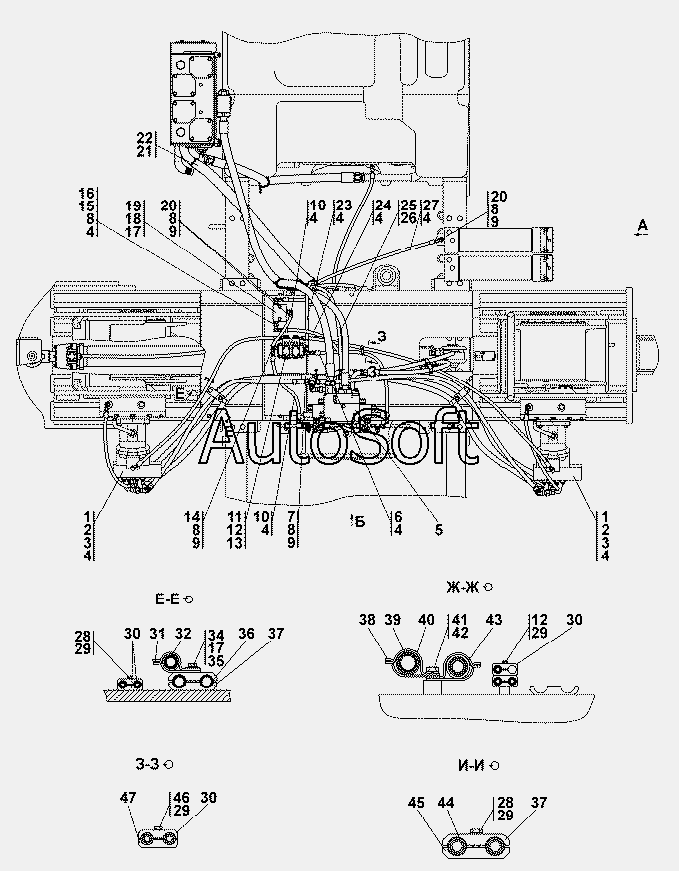

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-26-1-02СП Установка гидросистемы
1
1
1
2
2
2
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
22
22
23
23
24
24
25
25
26
27
27
28
28
29
29
29
29
30
30
30
30
31
31
32
33
33
34
35
35
36
36
37
37
37
38
38
39
40
40
41
41
42
43
44
44
45
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-26-1-02-20СП -20SP | 3***P | Установка гидросистемы | |
| 313512-26-1-02СП(SP) | 3***) | Установка гидросистемы | |
| 1 | 3***) | Угольник | |
| 1 | 3***) | Угольник | |
| 2 | 3***6 | Штуцер ввертной | |
| 2 | 3***0 | Штуцер ввертной | |
| 3 | 0***К | Шайба специальная | |
| 4 | 0***8 | Кольцо | |
| 5 | М***0 | Гидрораспределитель М6-22-1Х/JS250 | |
| 6 | 3***) | Рукав d.8 | |
| 6 | 3***) | Рукав d.8 | |
| 7 | 3***P | Тройник | |
| 7 | 3***) | Тройник | |
| 8 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 9 | Н***2 | Контргайка | |
| 9 | Н***1 | Контргайка | |
| 10 | 3***) | Рукав | |
| 10 | 3***) | Рукав | |
| 11 | 3***P | Клапан | |
| 11 | 3***) | Клапан | |
| 12 | Б***0 | Болт М8-6gx70 | |
| 13 | Ш***Т | Шайба 10.ОТ | |
| 14 | 3***P | Тройник | |
| 14 | 3***) | Тройник | |
| 15 | 3***6 | Штуцер ввертной | |
| 15 | 3***0 | Штуцер ввертной | |
| 16 | 3***P | Угольник | |
| 16 | 3***) | Угольник | |
| 17 | Ш***Т | Шайба 12.ОТ | |
| 18 | 2***6 | Болт М12-6gх55 | |
| 18 | 2***0 | Болт М12-6gх55 | |
| 19 | 3***) | Клапан | |
| 19 | 3***) | Клапан | |
| 20 | 3***9 | Угольник поворотный | |
| 20 | 3***0 | Угольник поворотный | |
| 21 | D***2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 22 | 1***2 | Рукав | |
| 22 | 1***0 | Рукав | |
| 23 | 3***) | Рукав d.8 | |
| 23 | 3***) | Рукав d.8 | |
| 24 | 3***) | Рукав d.8 | |
| 24 | 3***) | Рукав d.8 | |
| 25 | 0***) | Рукав d.8 | |
| 25 | 0***) | Рукав d.8 | |
| 26 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 27 | 3***) | Рукав d.8 | |
| 27 | 3***) | Рукав d.8 | |
| 28 | Б***0 | Болт М8-6gx40 | |
| 29 | Ш***Т | Шайба 8Т | |
| 30 | 0***К | Бугель | |
| 30 | 0***К | Бугель | |
| 31 | 2***1 | Планка | |
| 31 | 2***0 | Планка | |
| 32 | 4***5 | Втулка | |
| 33 | 2***0 | Скоба | |
| 33 | 2***0 | Скоба | |
| 34 | Б***0 | Болт М12-6gx80 | |
| 35 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 36 | 4***2 | Прокладка | |
| 36 | 4***0 | Прокладка | |
| 37 | 2***0 | Бугель | |
| 37 | 2***0 | Бугель | |
| 38 | 2***1 | Планка | |
| 38 | 2***0 | Планка | |
| 39 | 4***4 | Втулка | |
| 40 | 2***0 | Скоба | |
| 40 | 2***0 | Скоба | |
| 41 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 41 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 42 | Ш***Т | Шайба 16.ОТ | |
| 43 | 4***3 | Втулка | |
| 44 | 7***1 | Прокладка | |
| 44 | 7***0 | Прокладка | |
| 45 | 2***9 | Бугель | |
| 45 | 2***0 | Бугель | |
| 46 | Б***5 | Болт М8-6gx25 | |
| 47 | 0***К | Бугель | |
| 47 | 0***К | Бугель |
