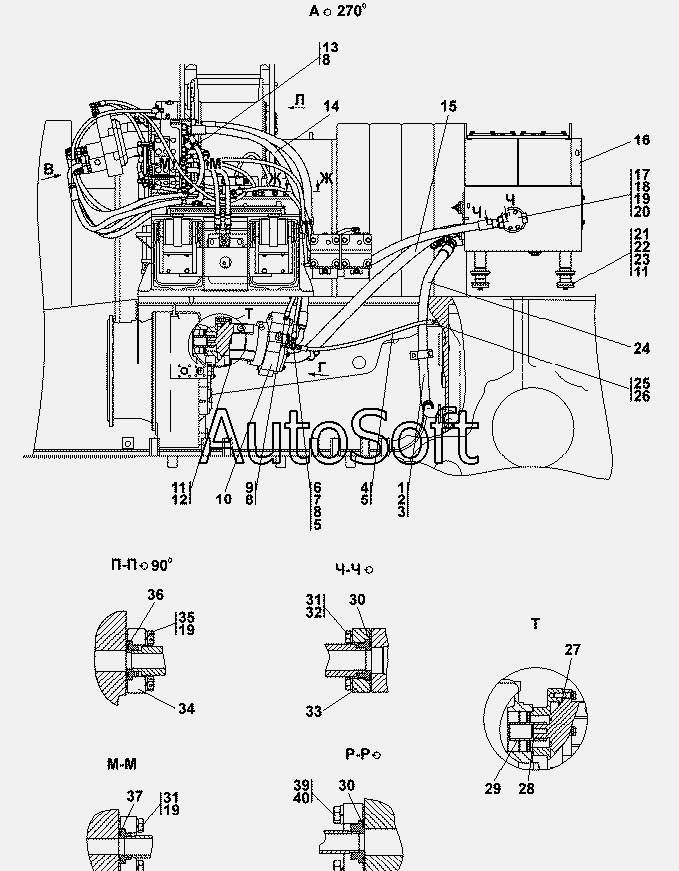

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-26-1-02СП Установка гидросистемы
32
22
23
23
24
24
25
25
26
27
28
29
29
30
31
31
31
21
33
33
34
34
35
35
36
37
39
39
40
11
11
1
2
2
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
1
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Скоба | |
| 1 | 2***0 | Скоба | |
| 2 | 2***1 | Планка | |
| 2 | 2***0 | Планка | |
| 3 | 4***4 | Втулка | |
| 4 | 3***) | Рукав d.8 | |
| 4 | 3***) | Рукав d.8 | |
| 5 | 0***8 | Кольцо | |
| 6 | 3***P | Тройник | |
| 6 | 3***) | Тройник | |
| 7 | 3***5 | Штуцер | |
| 7 | 3***0 | Штуцер | |
| 8 | 0***К | Шайба специальная | |
| 9 | 3***1 | Штуцер ввертной | |
| 9 | 3***0 | Штуцер ввертной | |
| 10 | А***1 | Насос А7VO16OLRDS/ 63LNZB01 | |
| 11 | Б***0 | Болт М16x1,5-6gx60 | |
| 12 | Ш***Т | Шайба 16.ОТ | |
| 13 | 3***6 | Штуцер ввертной | |
| 13 | 3***0 | Штуцер ввертной | |
| 14 | 3***P | Рукав d.25 | |
| 14 | 3***) | Рукав d.25 | |
| 15 | 3***P | Рукав d.32 | |
| 15 | 3***) | Рукав d.32 | |
| 16 | 3***P | Бак | |
| 16 | 3***) | Бак | |
| 17 | 3***P | Клапан | |
| 17 | 3***) | Клапан | |
| 18 | 2***9 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 19 | Ш***Т | Шайба 12.ОТ | |
| 20 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 21 | 2***) | Амортизатор | |
| 22 | 1***6 | Накладка | |
| 23 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 24 | 4***P | Рукав | |
| 24 | 4***) | Рукав | |
| 25 | 3***6 | Штуцер ввертной | |
| 25 | 3***0 | Штуцер ввертной | |
| 26 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 27 | 1***8 | Кольцо | |
| 28 | 7***3 | Кольцо С42 ГОСТ 13940-86 | |
| 29 | 3***0 | Муфта | |
| 29 | 3***0 | Муфта | |
| 30 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 32 | Ш***Т | Шайба 10.ОТ | |
| 33 | 3***8 | Фланец | |
| 33 | 3***0 | Фланец | |
| 34 | 3***6 | Фланец | |
| 34 | 3***0 | Фланец | |
| 35 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 36 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 38 | 3***7 | Фланец | |
| 38 | 3***0 | Фланец | |
| 39 | 2***1 | Болт М14-6gх50 | |
| 39 | 2***0 | Болт М14-6gх50 | |
| 40 | Ш***Т | Шайба 14.ОТ | |
| 41 | 3***5 | Фланец | |
| 41 | 3***0 | Фланец |
