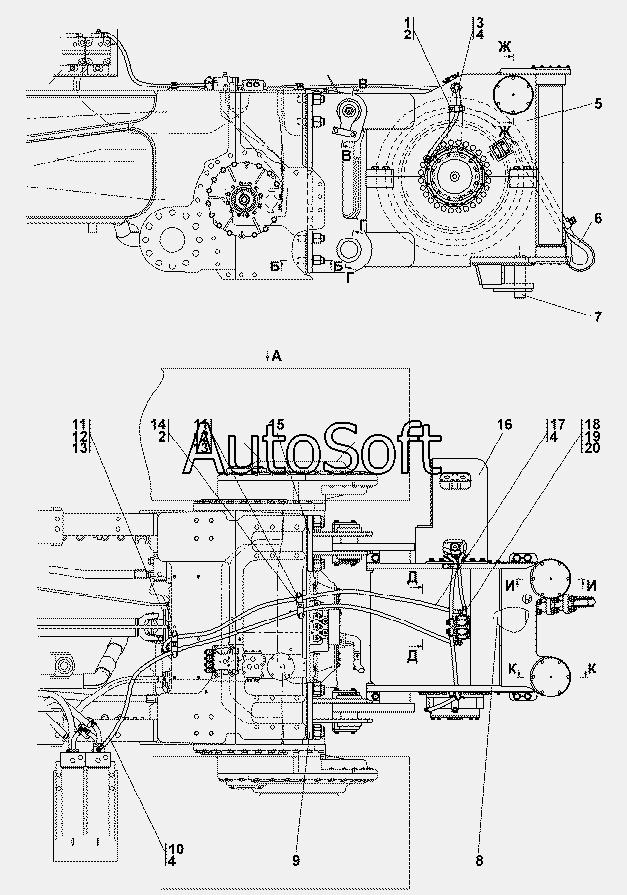

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-96-1СП Установка агрегата тягового
16
11
11
12
12
12
13
13
14
15
15
16
11
17
17
18
18
19
20
20
6
1
2
2
3
3
4
4
4
5
5
7
7
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-96-1-20СП(SP) | 3***) | Установка агрегата тягового | |
| 313512-96-1СП(SP) | 3***) | Установка агрегата тягового | |
| 1 | Б***5 | Болт М12x1,25-6gx25 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | 4***P | Рукав | |
| 3 | 4***) | Рукав | |
| 4 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 5 | 3***P | Агрегат тяговый | |
| 5 | 3***) | Агрегат тяговый | |
| 6 | 3***) | Канат | |
| 7 | 4***P | Палец | |
| 7 | 4***) | Палец | |
| 8 | 3***) | Ролик | |
| 9 | 3***) | Кронштейн | |
| 9 | 3***) | Кронштейн | |
| 10 | 4***P | Рукав d.12 | |
| 10 | 4***) | Рукав d.12 | |
| 11 | 2***6 | Скоба | |
| 11 | 2***0 | Скоба | |
| 12 | 2***7 | Планка | |
| 12 | 2***0 | Планка | |
| 13 | 4***5 | Втулка | |
| 14 | Б***0 | Болт M12x1,25-6gx40 | |
| 15 | 3***) | Кронштейн | |
| 15 | 3***) | Кронштейн | |
| 16 | 3***P | Кожух | |
| 16 | 3***) | Кожух | |
| 17 | 4***P | Рукав | |
| 17 | 4***) | Рукав | |
| 18 | 3***P | Тройник | |
| 18 | 3***) | Тройник | |
| 19 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 20 | Н***2 | Контргайка | |
| 20 | Н***1 | Контргайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
