Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-96-1СП Установка агрегата тягового
27
18
19
19
20
20
21
22
22
23
24
24
25
25
26
27
17
28
29
30
31
32
32
33
33
34
34
35
36
37
10
2
2
3
4
4
5
6
6
7
7
8
8
9
9
1
1
1
10
11
11
12
12
13
13
14
14
15
16
16
17

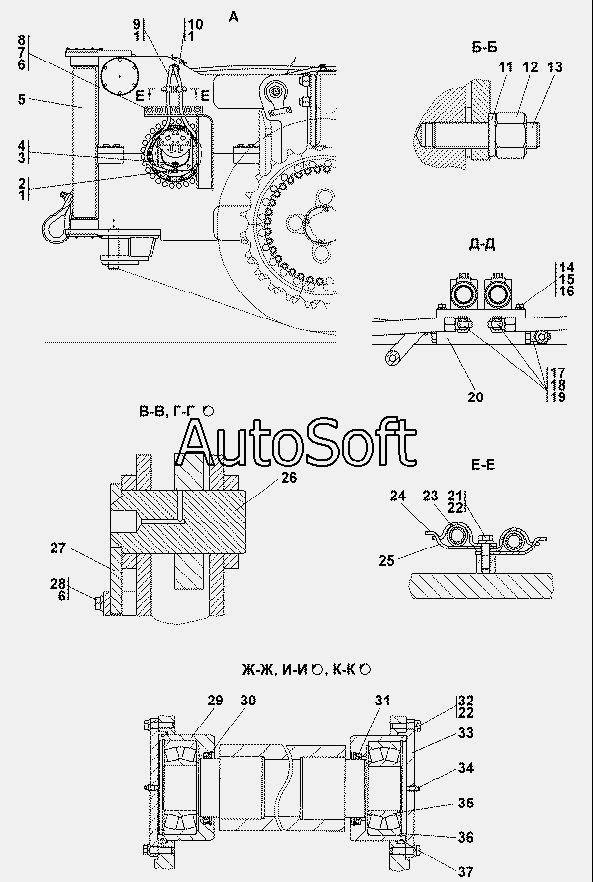

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 2 | 0***) | Угольник | |
| 2 | 0***) | Угольник | |
| 3 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 4 | 4***2 | Штуцер | |
| 4 | 4***0 | Штуцер | |
| 5 | 3***) | Ролик | |
| 6 | Ш***Т | Шайба 16.ОТ | |
| 7 | 2***8 | Болт М16-6gх60 | |
| 7 | 2***0 | Болт М16-6gх60 | |
| 8 | 3***0 | Шайба | |
| 8 | 3***0 | Шайба | |
| 9 | 4***P | Рукав | |
| 9 | 4***) | Рукав | |
| 10 | 4***P | Рукав | |
| 10 | 4***) | Рукав | |
| 11 | 3***1 | Шайба | |
| 11 | 3***0 | Шайба | |
| 12 | 3***5 | Гайка М42х3.6Н ГОСТ 15523-70 | |
| 12 | 3***0 | Гайка М42х3.6Н ГОСТ 15523-70 | |
| 13 | 2***5 | Шпилька | |
| 13 | 2***0 | Шпилька | |
| 14 | 2***0 | Болт M8-6gx90 | |
| 14 | 2***0 | Болт M8-6gx90 | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | 5***7 | Угольник ввертной | |
| 17 | 5***0 | Угольник ввертной | |
| 18 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 19 | Н***2 | Контргайка | |
| 19 | Н***1 | Контргайка | |
| 20 | 3***P | Клапан | |
| 20 | 3***) | Клапан | |
| 21 | Б***0 | Болт M12x1,25-6gx40 | |
| 22 | Ш***Т | Шайба 12.ОТ | |
| 23 | 4***5 | Втулка | |
| 24 | 2***6 | Скоба | |
| 24 | 2***0 | Скоба | |
| 25 | 2***7 | Планка | |
| 25 | 2***0 | Планка | |
| 26 | 3***) | Палец | |
| 27 | 4***2 | Планка | |
| 27 | 4***0 | Планка | |
| 28 | Б***5 | Болт M16-6gx45 | |
| 29 | 3***4 | Обойма | |
| 30 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 31 | 2***3 | Манжета 2.2-105х130-3 | |
| 32 | 2***1 | Болт М12-6gx45 | |
| 32 | 2***0 | Болт М12-6gx45 | |
| 33 | 3***5 | Крышка | |
| 33 | 3***0 | Крышка | |
| 34 | М***р | Масленка 1.2 Кд.6хр | |
| 34 | М***р | Масленка 1.2 Ц6хр | |
| 35 | 3***6 | Подшипник 3616 | |
| 36 | 7***4 | Кольцо С170 ГОСТ 13941-86 | |
| 37 | 1***3 | Кольцо 185-190-36-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
