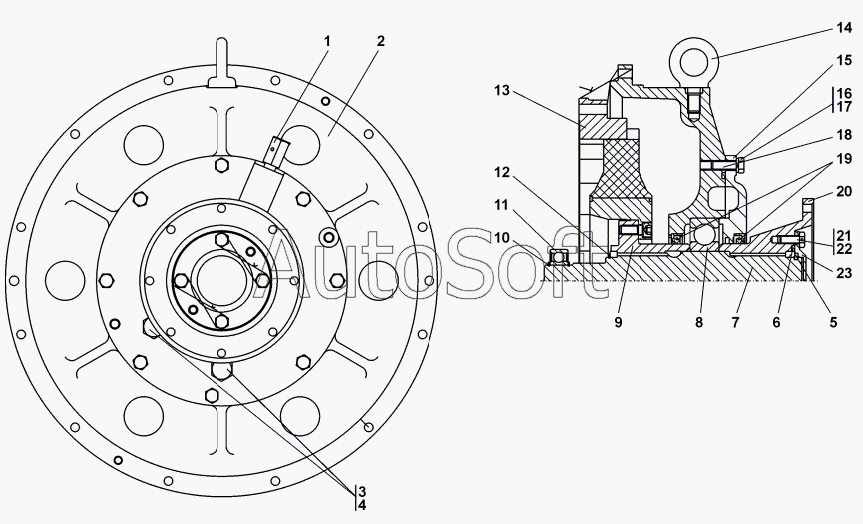

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 312001-20-2СП Муфта упругая
18
12
13
14
14
15
15
16
17
12
19
20
20
21
21
22
23
312001-20-2СП(SP)
11
10
9
8
7
6
5
4
3
3
2
2
1
1
312001-20-2-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-20-2-20СП(SP) | 3***) | Муфта упругая | |
| 312001-20-2СП(SP) | 3***) | Муфта упругая | |
| 1 | 4***) | Сапун | |
| 1 | 4***) | Сапун | |
| 2 | 3***0 | Корпус | |
| 2 | 3***4 | Корпус | |
| 3 | 3***1 | Пробка | |
| 3 | 3***0 | Пробка | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 5 | 2***0 | Кольцо | |
| 6 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 7 | 3***5 | Вал | |
| 8 | 1***5 | Подшипник 180315 | |
| 9 | 1***) | Ступица | |
| 10 | 5***4 | Кольцо С40 | |
| 11 | 1***8 | Подшипник 180508 | |
| 12 | 5***9 | Кольцо С60 | |
| 12 | 5***0 | Кольцо С60 | |
| 13 | C***1 | Муфта упругая Centa СМ-2400-14-65381 | |
| 14 | 2***0 | Рым-болт М16.05 ГОСТ 4751-73 | |
| 14 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 15 | 2***5 | Крышка | |
| 15 | 2***0 | Крышка | |
| 16 | Б***5 | Болт М12-6gx35 | |
| 17 | Ш***Т | Шайба 12.ОТ | |
| 18 | 2***3 | Кольцо 260-270-58-2-3 | |
| 19 | 9***) | Манжета 95-120-12 BAB SL AS DIN 3761 (Art-№2315) | |
| 20 | 2***) | Фланец | |
| 20 | 2***) | Шайба | |
| 21 | 2***1 | Болт 3М10-6gх25 | |
| 21 | 2***0 | Болт 3M10-6gx25 | |
| 22 | П***С | Проволока 1,6-О-С | |
| 23 | 2***9 | Крышка |
