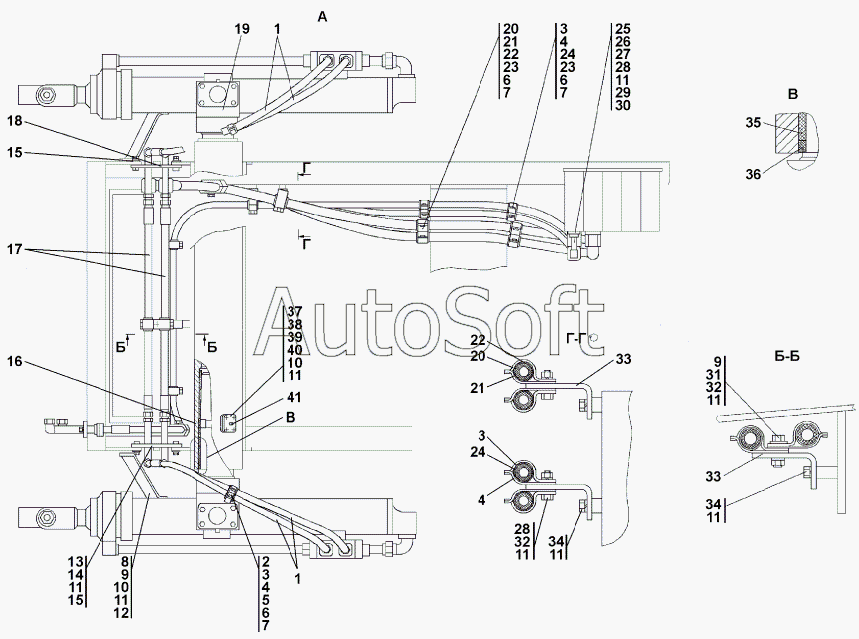

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-26-10-01СП Установка гидроцилиндров
25
31
30
29
29
28
28
27
26
26
31
31
25
24
24
23
23
23
22
22
21
21
21
20
20
32
32
33
33
33
34
34
35
36
37
38
38
39
39
40
40
41
41
5
10
10
9
9
9
8
8
7
7
7
6
6
6
5
11
11
11
11
11
11
11
11
4
4
4
4
3
3
3
3
2
2
1
1
12
12
13
13
14
15
15
15
16
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***) | Рукав d.20 | |
| 1 | 0***) | Рукав d.20 | |
| 2 | 2***2 | Прокладка | |
| 2 | 2***0 | Прокладка | |
| 3 | 2***0 | Скоба | |
| 3 | 2***0 | Скоба | |
| 4 | 2***1 | Планка | |
| 4 | 2***0 | Планка | |
| 5 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 6 | Г***5 | Гайка М16x1,5 | |
| 7 | Ш***Т | Шайба 16.ОТ | |
| 8 | 2***3 | Серьга | |
| 8 | 2***0 | Серьга | |
| 9 | 3***1 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | Б***0 | Болт М12x1,25-6gx30 | |
| 11 | Ш***Т | Шайба 12.ОТ | |
| 12 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 13 | 2***) | Трубопровод | |
| 13 | 2***) | Трубопровод | |
| 14 | Б***5 | Болт М12x1,25-6gx35 | |
| 15 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 15 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 16 | 2***3 | Втулка опорная | |
| 17 | 0***) | Рукав 20 | |
| 17 | 0***) | Рукав 20 | |
| 18 | 2***) | Трубопровод | |
| 18 | 2***) | Трубопровод | |
| 19 | 2***) | Ось | |
| 19 | 2***) | Ось | |
| 20 | 2***0 | Скоба | |
| 20 | 2***0 | Скоба | |
| 21 | 2***1 | Планка | |
| 21 | 2***0 | Планка | |
| 22 | 4***3 | Втулка | |
| 23 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 4***5 | Втулка | |
| 25 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***3 | Фланец | |
| 26 | 2***0 | Фланец | |
| 27 | 4***8 | Кольцо защитное | |
| 28 | Б***5 | Болт М12-6gx35 | |
| 29 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 2***0 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 31 | 2***0 | Болт М12-6gx40 | |
| 32 | Г***2 | Гайка М12 | |
| 33 | 3***5 | Планка | |
| 33 | 3***0 | Планка | |
| 34 | Б***5 | Болт М12x1,25-6gx25 | |
| 35 | 2***7 | Втулка опорная | |
| 36 | 2***9 | Кольцо | |
| 37 | 4***4 | Стопор | |
| 38 | 4***9 | Крышка | |
| 38 | 4***0 | Крышка | |
| 39 | 3***5 | Шайба | |
| 39 | 3***0 | Шайба | |
| 40 | 7***3 | Прокладка | |
| 40 | 7***0 | Прокладка | |
| 41 | М***р | Масленка 1.2Кд6хр | |
| 41 | М***р | Масленка 1.2Ц6хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
