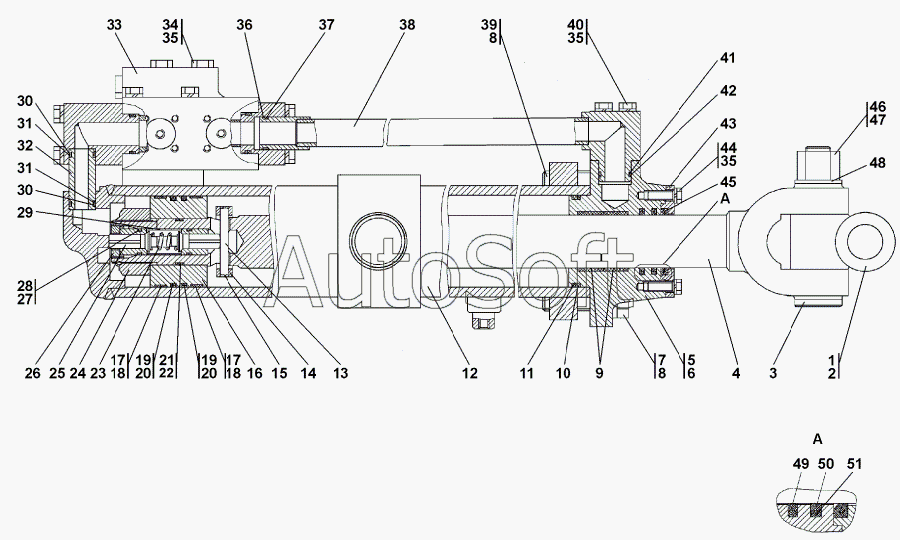

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-26-501-02СП Гидроцилиндр
39
29
30
30
31
31
32
32
33
33
34
34
35
35
35
36
37
38
38
39
28
40
41
42
43
44
44
45
46
46
47
48
48
49
50
51
13
1501-26-501-02-20СП -20(SP)
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
1501-26-501-02СП(SP)
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-02-20СП -20(SP) | 1***) | Гидроцилиндр | |
| 1501-26-501-02СП(SP) | 1***) | Гидроцилиндр | |
| 1 | 1***8 | Шарнир | |
| 2 | 1***2 | Шарнир | |
| 3 | 1***) | Палец | |
| 4 | 1***7 | Шток | |
| 4 | 1***0 | Шток | |
| 5 | 1***4 | Крышка | |
| 6 | 1***4 | Крышка | |
| 7 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 8 | Ш***Т | Шайба 24Т | |
| 9 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 10 | 1***9 | Кольцо защитное | |
| 11 | 1***1 | Кольцо ГОСТ 9833-73 | |
| 12 | 1***) | Корпус | |
| 13 | 1***5 | Палец | |
| 14 | 1***4 | Втулка | |
| 15 | 5***1 | Кольцо | |
| 16 | 1***1 | Поршень | |
| 17 | 1***2 | Втулка опорная | |
| 18 | Е***0 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0 | |
| 19 | 1***3 | Кольцо уплотнительное | |
| 20 | 0***8 | Кольцо 090-100-58-2-51-1668 | |
| 21 | 4***5 | Шайба защитная | |
| 22 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 3***7 | Пружина | |
| 24 | 3***1 | Гайка специальная | |
| 25 | 1***) | Клапан | |
| 26 | 1***2 | Заглушка | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 4***1 | Кольцо защитное | |
| 29 | 1***3 | Проставка | |
| 30 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 31 | 2***8 | Кольцо защитное | |
| 32 | 1***9 | Втулка | |
| 32 | 1***0 | Втулка | |
| 33 | 1***) | Устройство перепускное | |
| 33 | 1***) | Устройство перепускное | |
| 34 | 2***1 | Болт 3М12x1,25-6gx105 | |
| 34 | 2***0 | Болт 3М12x1,25-6gx105 | |
| 35 | Ш***Т | Шайба 12 ОТ | |
| 36 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 37 | 4***6 | Кольцо уплотнительное | |
| 38 | 1***) | Трубопровод | |
| 38 | 1***) | Трубопровод | |
| 39 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 39 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 40 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 41 | 2***0 | Кольцо защитное | |
| 42 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 43 | 1***6 | Скребок | |
| 44 | Б***5 | Болт М12x1,25-6gx35 | |
| 44 | Б***5 | Болт М12x1,25-6gx35 | |
| 45 | 2***) | Грязесъемник 3-d | |
| 46 | 3***1 | Гайка М30х2 | |
| 46 | 3***0 | Гайка М30х2 | |
| 47 | Ш***1 | Шплинт 6,3x71 | |
| 48 | 3***1 | Шайба 30 | |
| 48 | 3***0 | Шайба 30 | |
| 49 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 50 | 3***1 | Кольцо уплотнительное | |
| 51 | 0***8 | Кольцо 070-080-58-2-51-1668 |
