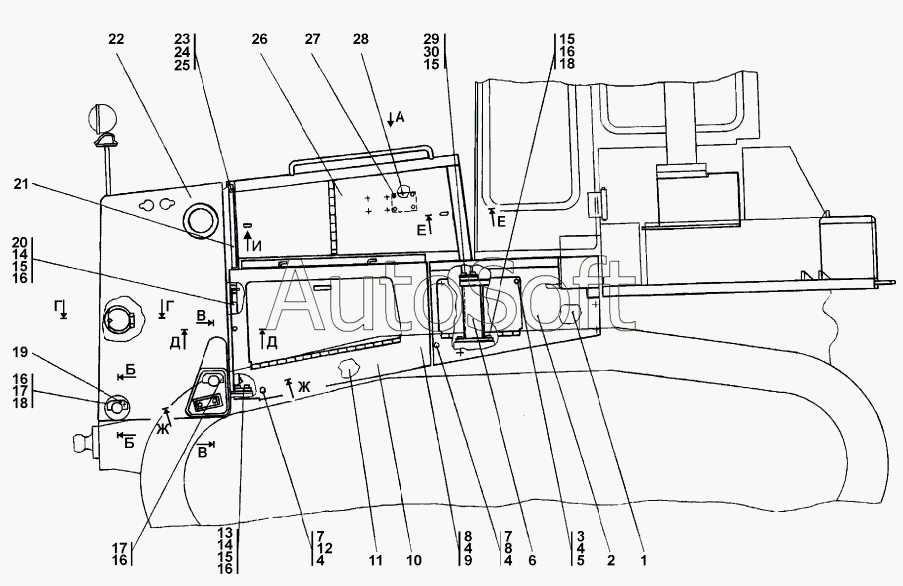

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-55-1-03СП Облицовка
23
15
15
15
15
16
16
16
16
16
17
17
17
18
18
18
19
20
20
21
21
22
22
15
24
25
25
26
26
27
27
28
29
29
30
30
7
1501-55-1-03-20СП(SP)
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
1501-55-1-03СП(SP)
8
8
9
9
10
10
11
11
12
13
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-55-1-03-20СП(SP) | 1***) | Облицовка | |
| 1501-55-1-03СП(SP) | 1***) | Облицовка | |
| 1 | 1***) | Боковина | |
| 1 | 1***) | Боковина | |
| 2 | 1***) | Боковина | |
| 2 | 1***) | Боковина | |
| 3 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 3 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 6 | 2***) | Кронштейн | |
| 6 | 2***) | Кронштейн | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | Б***5 | Болт М12x1,25-6gx25 | |
| 9 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 9 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 10 | 1***) | Боковина | |
| 10 | 1***) | Боковина | |
| 11 | 1***) | Боковина | |
| 11 | 1***) | Боковина | |
| 12 | Б***0 | Болт М12x1,25-6gx40 | |
| 13 | 2***) | Стойка | |
| 13 | 2***) | Стойка | |
| 14 | 7***9 | Шайба ГОСТ 11371-78 | |
| 14 | 7***0 | Шайба ГОСТ 11371-78 | |
| 15 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 16 | Ш***Т | Шайба 16 ОТ | |
| 17 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 19 | 2***1 | Накладка | |
| 20 | 2***) | Стойка | |
| 20 | 2***) | Стойка | |
| 21 | 2***1 | Накладка | |
| 21 | 2***0 | Накладка | |
| 22 | 1***) | Корпус | |
| 22 | 1***) | Корпус | |
| 23 | Б***5 | Болт М8-6gx25 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | 1***) | Капот | |
| 26 | 1***) | Капот | |
| 27 | 3***0 | Заклепка 3x6,37 | |
| 27 | 3***0 | Заклепка 3x6,37 | |
| 28 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 29 | 2***4 | Планка | |
| 29 | 2***0 | Планка | |
| 30 | 7***3 | Пружина | |
| 30 | 7***0 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
