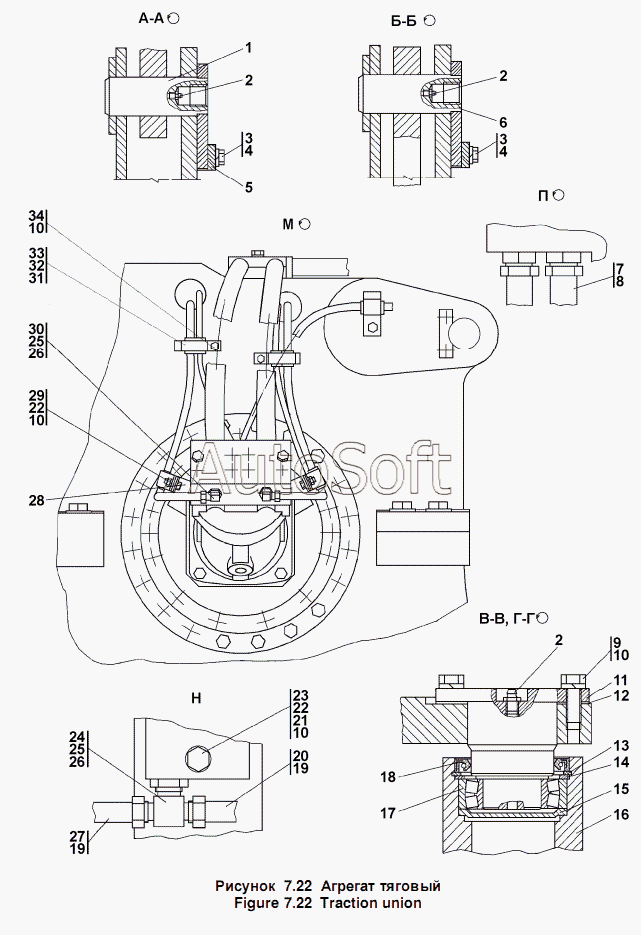

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-96-1СП Агрегат тяговый
27
20
20
21
22
22
23
23
24
24
25
25
26
26
26
27
19
19
28
28
29
30
30
31
32
32
33
33
34
9
2
2
2
2
3
3
3
4
4
5
5
6
7
7
8
1
10
10
10
10
11
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***) | Палец | |
| 2 | М***р | Масленка 1.2.Кд.6хр | |
| 2 | М***р | Масленка 1.2.Ц6хр | |
| 3 | 2***1 | Болт М16-6gх30 | |
| 3 | 2***0 | Болт M16-6gx30 | |
| 4 | Ш***Т | Шайба 16 ОТ | |
| 5 | 4***2 | Планка | |
| 5 | 4***0 | Планка | |
| 6 | 0***) | Палец | |
| 7 | 0***) | Рукав d.8 | |
| 7 | 0***) | Рукав d.8 | |
| 8 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 9 | Б***0 | Болт М12x1,25-6gx30 | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | 1***4 | Опора | |
| 11 | 1***0 | Опора | |
| 12 | 1***0 | Кольцо регулировочное | |
| 13 | 7***8 | Кольцо С90 | |
| 14 | 1***3 | Кольцо упорное | |
| 15 | 1***2 | Крышка | |
| 16 | 1***1 | Труба | |
| 16 | 1***0 | Труба | |
| 17 | 3***9 | Подшипник 3509 | |
| 18 | 1***3 | Манжета 1.2-65x90-3 | |
| 19 | 0***3 | Кольцо 008-010-14-2-3 | |
| 20 | 3***) | Рукав d.8 | |
| 20 | 3***) | Рукав d.8 | |
| 21 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 22 | Г***6 | Гайка М16 | |
| 23 | 2***6 | Болт М12-6gх55 | |
| 23 | 2***0 | Болт М12-6gх55 | |
| 24 | 3***) | Тройник | |
| 24 | 3***) | Тройник | |
| 25 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 26 | Н***2 | Контргайка | |
| 26 | Н***1 | Контргайка | |
| 27 | 3***) | Рукав | |
| 27 | 3***) | Рукав | |
| 28 | 3***7 | Опора | |
| 28 | 3***0 | Опора | |
| 29 | Б***5 | Болт М12-6gx35 | |
| 30 | 5***7 | Угольник ввертной | |
| 30 | 5***0 | Угольник ввертной | |
| 31 | 4***1 | Втулка | |
| 32 | 5***4 | Скоба | |
| 32 | 5***0 | Скоба | |
| 33 | 5***3 | Планка | |
| 33 | 5***0 | Планка | |
| 34 | Б***5 | Болт М12x1,25-6gx25 |
