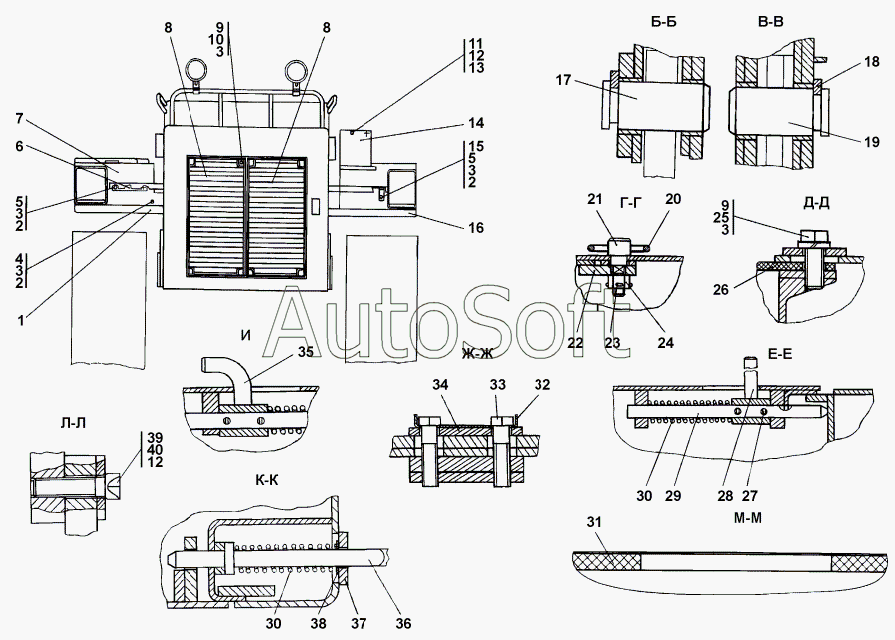

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-55-1-03СП Облицовка
32
20
21
22
23
24
24
25
26
27
28
29
30
30
30
31
32
20
33
33
34
34
35
36
37
37
38
38
39
39
40
40
10
1
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
7
7
8
8
8
9
9
9
1
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Крыло | |
| 1 | 2***) | Крыло | |
| 2 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 2 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 4 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 5 | Б***5 | Болт М12x1,25-6gx25 | |
| 6 | 1***3 | Уголок | |
| 6 | 1***0 | Уголок | |
| 7 | 2***) | Кожух | |
| 7 | 2***) | Кожух | |
| 8 | 1***) | Решетка | |
| 8 | 1***) | Решетка | |
| 9 | 3***1 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 13 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | 2***3 | Уголок | |
| 15 | 2***0 | Уголок | |
| 16 | 2***) | Крыло | |
| 16 | 2***) | Крыло | |
| 17 | 2***2 | Палец | |
| 18 | 2***7 | Накладка | |
| 19 | 2***1 | Палец | |
| 20 | 4***1 | Кольцо | |
| 20 | 4***0 | Кольцо | |
| 21 | 4***3 | Ось | |
| 22 | 4***4 | Защелка | |
| 23 | Ш***4 | Шплинт 2x14 | |
| 24 | 3***0 | Гайка | |
| 24 | 3***0 | Гайка | |
| 25 | Б***0 | Болт М12x1,25-6gx30 | |
| 26 | 2***7 | Прокладка | |
| 27 | Ш***5 | Шплинт 4x25 | |
| 28 | 2***) | Ручка | |
| 29 | 2***5 | Стержень | |
| 30 | 7***3 | Пружина | |
| 30 | 7***0 | Пружина | |
| 31 | 1***) | Теплошумовая защита | |
| 32 | 2***1 | Планка | |
| 32 | 2***0 | Планка | |
| 33 | 7***3 | Пластина стопорная | |
| 33 | 7***0 | Пластина стопорная | |
| 34 | 2***5 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 35 | 2***) | Ручка | |
| 36 | 2***) | Ручка | |
| 37 | 2***0 | Планка | |
| 37 | 2***0 | Планка | |
| 38 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 39 | 2***4 | Планка | |
| 39 | 2***0 | Планка | |
| 40 | 7***5 | Пластина стопорная | |
| 40 | 7***0 | Пластина стопорная |
