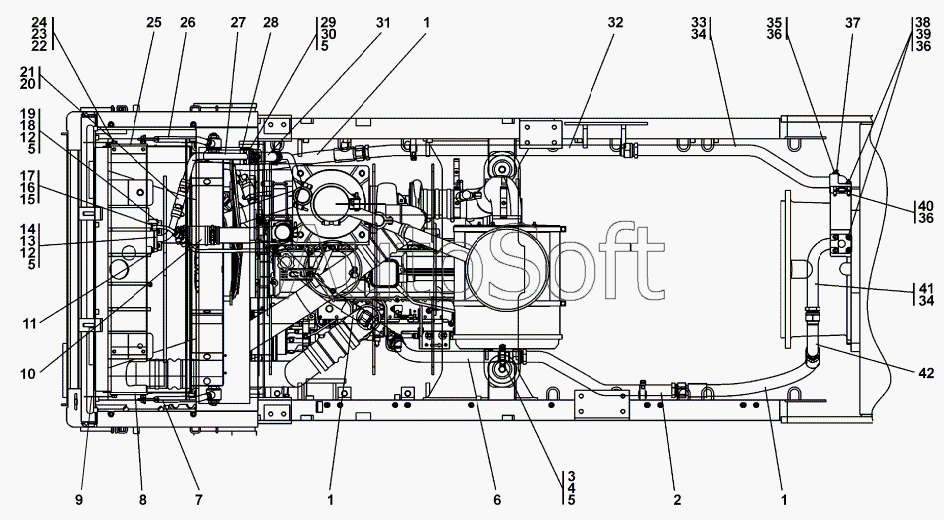

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1506-60-1-01СП Система охлаждения
27
31
31
30
30
29
28
28
27
32
26
26
25
25
24
23
22
22
37
42
42
41
41
40
39
38
38
21
37
36
36
36
35
34
34
33
33
32
6
11
10
9
9
8
8
7
7
11
6
5
5
5
5
4
3
3
2
2
1
1
16
21
20
19
19
18
18
17
17
1
16
15
14
14
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Рукав | |
| 1 | 4***) | Рукав | |
| 2 | 2***) | Трубопровод | |
| 2 | 2***) | Трубопровод | |
| 3 | 2***1 | Планка | |
| 3 | 2***0 | Планка | |
| 4 | Б***5 | Болт М12x1,25-6gx25 | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 2***) | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 7 | 1***) | Стяжка | |
| 7 | 1***) | Стяжка | |
| 8 | 1***) | Кронштейн | |
| 8 | 1***) | Кронштейн | |
| 9 | 1***7 | Щиток | |
| 9 | 1***0 | Щиток | |
| 10 | 4***2 | Рукав | |
| 11 | 7***7 | Пробка | |
| 11 | 7***0 | Пробка | |
| 12 | Б***0 | Болт М12-6gx30 | |
| 13 | 4***2 | Прокладка | |
| 13 | 4***0 | Прокладка | |
| 14 | 1***) | Патрубок | |
| 14 | 1***) | Патрубок | |
| 15 | 1***2 | Кольцо 12x16 МН4152-62 | |
| 16 | 1***4 | Штуцер | |
| 16 | 1***0 | Штуцер | |
| 17 | 1***) | Трубопровод | |
| 17 | 1***) | Трубопровод | |
| 18 | 4***3 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 1***) | Патрубок | |
| 19 | 1***) | Патрубок | |
| 20 | D***2 | Шланговый хомут DIN 3017-AS30-45/ 12C7-W2 | |
| 21 | 4***4 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 22 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | Б***0 | Болт М8-6gx30 | |
| 25 | 1***) | Кронштейн | |
| 25 | 1***) | Кронштейн | |
| 26 | 1***) | Стяжка | |
| 26 | 1***) | Стяжка | |
| 27 | 1***0 | Труба | |
| 27 | 1***0 | Труба | |
| 28 | 1***) | Кронштейн | |
| 28 | 1***) | Кронштейн | |
| 29 | 2***9 | Прижим | |
| 30 | 2***1 | Болт М12х1,25-6gх45 | |
| 30 | 2***0 | Болт М12х1,25-6gх45 | |
| 31 | 4***8 | Рукав | |
| 31 | 4***0 | Рукав | |
| 32 | 2***) | Трубопровод | |
| 32 | 2***) | Трубопровод | |
| 33 | 2***) | Патрубок | |
| 33 | 2***) | Патрубок | |
| 34 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 35 | Б***0 | Болт М10-6gx70 | |
| 36 | Ш***Т | Шайба 10 ОТ | |
| 37 | 4***4 | Датчик ТМ100-В | |
| 37 | 4***5 | Датчик ТМ100-ВТ | |
| 38 | 2***0 | Шпилька | |
| 38 | 2***0 | Шпилька | |
| 39 | Г***0 | Гайка М10 | |
| 40 | Б***0 | Болт М10-6gx30 | |
| 41 | 2***) | Патрубок | |
| 41 | 2***) | Патрубок | |
| 42 | 2***) | Трубопровод | |
| 42 | 2***) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
