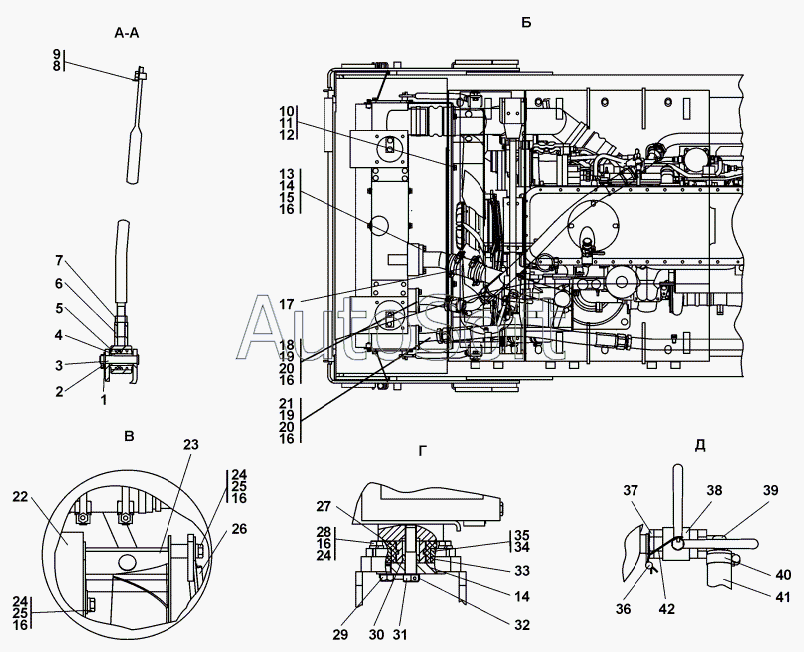

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1506-60-1-01СП Система охлаждения
1
1
2
3
4
4
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
14
14
15
16
16
16
16
16
16
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
34
34
35
35
36
37
37
38
39
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 1 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 2 | Ш***0 | Шплинт 4x40 | |
| 3 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 4 | 4***2 | Прокладка | |
| 4 | 4***0 | Прокладка | |
| 5 | 4***3 | Втулка | |
| 6 | 2***) | Втулка | |
| 6 | 2***) | Втулка | |
| 7 | Г***5 | Гайка М16x1,5 | |
| 8 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 7***2 | Шайба стопорная | |
| 9 | 7***0 | Шайба стопорная | |
| 10 | 4***1 | Шайба | |
| 10 | 4***0 | Шайба | |
| 11 | Б***0 | Болт М10-6gx30 | |
| 12 | Ш***Т | Шайба 10 ОТ | |
| 13 | 1***) | Патрубок | |
| 13 | 1***) | Патрубок | |
| 14 | 2***7 | Шайба | |
| 14 | 2***0 | Шайба | |
| 15 | Б***0 | Болт М12-6gx30 | |
| 16 | Ш***Т | Шайба 12 ОТ | |
| 17 | 4***2 | Рукав | |
| 18 | 1***) | Патрубок | |
| 18 | 1***) | Патрубок | |
| 19 | 7***7 | Прокладка | |
| 19 | 7***0 | Прокладка | |
| 20 | Б***5 | Болт М12-6gx35 | |
| 21 | 1***) | Патрубок | |
| 21 | 1***) | Патрубок | |
| 22 | 1***) | Кожух | |
| 22 | 1***) | Кожух | |
| 23 | 1***) | Кожух | |
| 23 | 1***) | Кожух | |
| 24 | 4***6 | Шайба | |
| 24 | 4***0 | Шайба | |
| 25 | Б***0 | Болт М12x1,25-6gx30 | |
| 26 | 1***) | Ограждение | |
| 26 | 1***) | Ограждение | |
| 27 | 2***) | Амортизатор | |
| 28 | Б***3 | Болт М12x1,25-6gx33 | |
| 29 | 2***5 | Болт | |
| 29 | 2***0 | Болт | |
| 30 | 2***0 | Втулка | |
| 30 | 2***0 | Втулка | |
| 31 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 31 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 32 | 2***5 | Пластина | |
| 32 | 2***0 | Планка | |
| 33 | 2***6 | Амортизатор | |
| 34 | 1***3 | Пластина | |
| 34 | 1***0 | Пластина | |
| 35 | 2***1 | Пластина | |
| 35 | 2***0 | Пластина | |
| 36 | 2***4 | Пломба свинцовая | |
| 37 | 2***1 | Контргайка | |
| 37 | 2***0 | Контргайка | |
| 38 | К***0 | Кран шаровой 0,63/20 | |
| 39 | 2***2 | Угольник концевой | |
| 39 | 2***0 | Угольник концевой | |
| 40 | D***2 | Шланговый хомут DIN 3017-AS30-45/ 12C7-W2 | |
| 41 | 4***7 | Рукав | |
| 41 | 4***0 | Рукав | |
| 42 | П***С | Проволока 0,8-0-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
