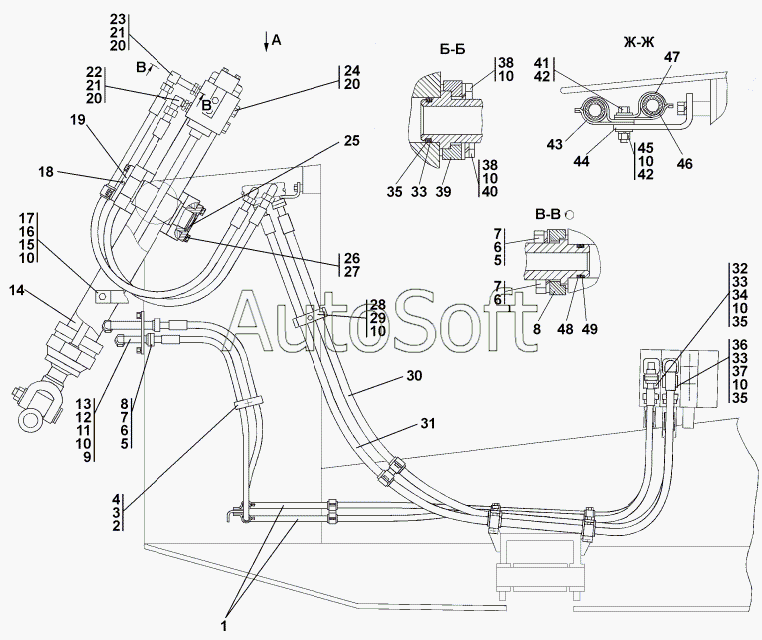

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1512-26-11СП Установка гидроцилиндров
32
39
38
38
37
37
36
36
35
35
35
34
34
33
33
33
39
32
31
31
30
30
29
29
28
28
44
1
1
49
48
47
47
46
46
45
27
44
43
43
42
42
42
41
41
40
40
8
14
13
13
12
12
11
10
10
10
10
10
10
10
10
9
9
8
8
14
7
7
7
6
6
6
5
5
5
4
4
3
2
1512-26-11-20СП(SP)
21
21
26
25
25
24
24
23
23
22
22
1512-26-11СП(SP)
21
20
20
20
19
18
17
17
16
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1512-26-11-20СП(SP) | 1***) | Установка гидроцилиндров | |
| 1512-26-11СП(SP) | 1***) | Установка гидроцилиндров | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | Б***0 | Болт М8-6gx30 | |
| 4 | 3***1 | Бугель | |
| 4 | 3***0 | Бугель | |
| 5 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | Б***0 | Болт М10-6gx30 | |
| 8 | 2***5 | Фланец | |
| 8 | 2***0 | Фланец | |
| 9 | Н***5 | Гайка накидная | |
| 9 | Н***0 | Гайка накидная | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | Б***5 | Болт М12x1,25-6gx35 | |
| 12 | 4***5 | Заглушка | |
| 12 | 4***0 | Заглушка | |
| 13 | 1***) | Трубопровод | |
| 13 | 1***) | Трубопровод | |
| 14 | 1***) | Гидроцилиндр d.110 | |
| 14 | 1***) | Гидроцилиндр | |
| 15 | Б***0 | Болт М12x1,25-6gx30 | |
| 16 | 3***3 | Шайба | |
| 16 | 3***0 | Шайба | |
| 17 | 2***3 | Серьга | |
| 17 | 2***0 | Серьга | |
| 18 | М***р | Масленка 1,2Ц6Хр | |
| 19 | 2***0 | Крышка | |
| 20 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 2***8 | Штуцер ввертной | |
| 21 | 2***0 | Штуцер ввертной | |
| 22 | 1***) | Угольник | |
| 22 | 1***) | Угольник | |
| 23 | 1***) | Угольник | |
| 23 | 1***) | Угольник | |
| 24 | 3***1 | Пробка | |
| 24 | 3***0 | Пробка | |
| 25 | 2***2 | Заглушка | |
| 25 | 2***0 | Заглушка | |
| 26 | Б***5 | Болт М16-6gx45 | |
| 27 | Ш***Т | Шайба 16 ОТ | |
| 28 | 2***1 | Бугель | |
| 28 | 2***0 | Бугель | |
| 29 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 29 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 30 | 4***) | Рукав d.25 | |
| 30 | 4***) | Рукав d.25 | |
| 31 | 3***) | Рукав d.25 | |
| 31 | 3***) | Рукав d.25 | |
| 32 | 2***) | Фланец | |
| 32 | 2***) | Фланец | |
| 33 | 4***8 | Кольцо защитное | |
| 34 | 2***6 | Болт М12-6gх75 | |
| 34 | 2***0 | Болт М12-6gх75 | |
| 35 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 36 | 2***) | Трубопровод | |
| 36 | 2***) | Трубопровод | |
| 37 | 2***0 | Болт М12-6gx70 | |
| 37 | 2***0 | Болт М12-6gx70 | |
| 38 | Б***5 | Болт М12-6gx35 | |
| 39 | 2***3 | Фланец | |
| 39 | 2***0 | Фланец | |
| 40 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 41 | 2***0 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 41 | 2***0 | Болт М12-6gx40 | |
| 42 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 42 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 43 | 2***1 | Планка | |
| 43 | 2***0 | Планка | |
| 44 | 3***5 | Планка | |
| 44 | 3***0 | Планка | |
| 45 | Г***2 | Гайка М12 | |
| 46 | 2***2 | Прокладка | |
| 46 | 2***0 | Прокладка | |
| 47 | 2***0 | Скоба | |
| 47 | 2***0 | Скоба | |
| 48 | 2***3 | Кольцо защитное | |
| 49 | 0***8 | Кольцо 022-028-36-2-51-1668 |
