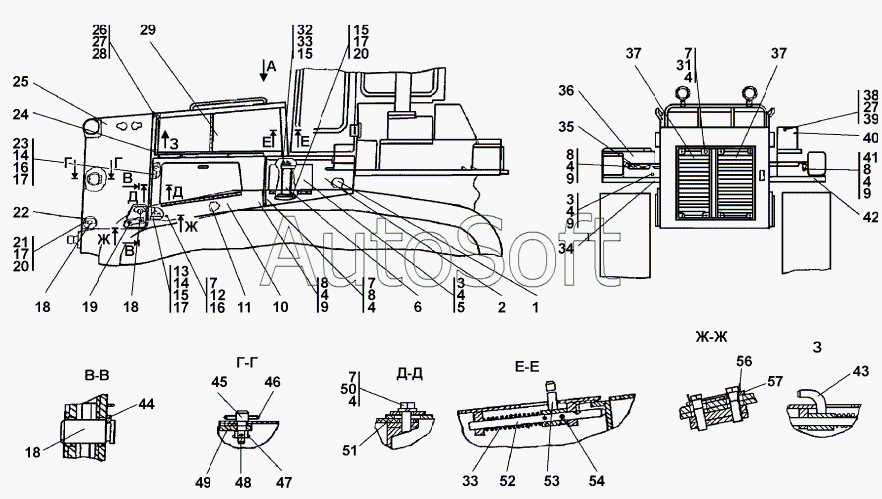

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-55-1-02СП Облицовка
34
40
39
39
38
37
37
37
36
36
35
35
34
40
33
33
33
32
32
31
31
29
29
28
28
47
57
57
56
56
54
53
52
51
50
49
48
27
27
47
46
46
45
44
43
42
42
41
41
6
12
11
11
10
10
9
9
9
9
9
8
8
8
8
7
7
7
7
7
6
13
5
5
5
4
4
4
4
4
4
4
4
3
3
3
2
2
1
1
1501-55-1-02-20СП(SP)
20
26
25
25
24
24
23
23
22
21
21
20
20
1501-55-1-02СП(SP)
19
19
18
18
18
17
17
17
17
16
16
15
15
15
15
14
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-55-1-02СП(SP) | ***) | Облицовка | |
| 1501-55-1-02-20СП(SP) | 1***) | Облицовка | |
| 1 | 1***) | Боковина | |
| 1 | 1***) | Боковина | |
| 2 | 1***) | Боковина | |
| 2 | 1***) | Боковина | |
| 3 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 3 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 6 | 2***) | Кронштейн | |
| 6 | 2***) | Кронштейн | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | Б***5 | Болт М12x1,25-6gx25 | |
| 9 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 9 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 10 | 1***) | Боковина | |
| 10 | 1***) | Боковина | |
| 11 | 1***) | Боковина | |
| 11 | 1***) | Боковина | |
| 12 | Б***0 | Болт М12x1,25-6gx40 | |
| 13 | 2***) | Стойка | |
| 13 | 2***) | Стойка | |
| 14 | 7***9 | Шайба ГОСТ 11371-78 | |
| 14 | 7***0 | Шайба ГОСТ 11371-78 | |
| 15 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 16 | Ш***Т | Шайба 12 ОТ | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 2***1 | Палец | |
| 19 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 20 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 21 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 22 | 2***1 | Накладка | |
| 23 | 2***) | Стойка | |
| 23 | 2***) | Стойка | |
| 24 | 2***1 | Накладка | |
| 24 | 2***0 | Накладка | |
| 25 | 1***) | Корпус | |
| 25 | 1***) | Корпус | |
| 26 | Б***5 | Болт М8-6gx25 | |
| 27 | Ш***Т | Шайба 8Т | |
| 28 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 28 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 29 | 1***) | Капот | |
| 29 | 1***) | Капот | |
| 31 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 32 | 2***4 | Планка | |
| 32 | 2***0 | Планка | |
| 33 | 7***3 | Пружина | |
| 33 | 7***0 | Пружина | |
| 34 | 2***) | Крыло | |
| 34 | 2***) | Крыло | |
| 35 | 1***3 | Уголок | |
| 35 | 1***0 | Уголок | |
| 36 | 2***) | Кожух | |
| 36 | 2***) | Кожух | |
| 37 | 1***) | Решетка | |
| 37 | 1***) | Решетка | |
| 38 | Б***6 | Болт М8-6gx16 | |
| 39 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 39 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 40 | 2***) | Кожух | |
| 40 | 2***) | Кожух | |
| 41 | 2***3 | Уголок | |
| 41 | 2***0 | Уголок | |
| 42 | 2***) | Крыло | |
| 42 | 2***) | Крыло | |
| 43 | 2***) | Ручка | |
| 44 | 2***7 | Накладка | |
| 45 | 4***3 | Ось | |
| 46 | 4***1 | Кольцо | |
| 46 | 4***0 | Кольцо | |
| 47 | 3***0 | Гайка | |
| 47 | 3***0 | Гайка | |
| 48 | Ш***4 | Шплинт 2x14 | |
| 49 | 4***4 | Защелка | |
| 50 | Б***0 | Болт М12x1,25-6gx30 | |
| 51 | 2***7 | Прокладка | |
| 52 | 2***5 | Стержень | |
| 53 | 2***) | Ручка | |
| 54 | Ш***5 | Шплинт 4x25 | |
| 56 | 7***3 | Пластина стопорная | |
| 56 | 7***0 | Пластина стопорная | |
| 57 | 2***1 | Планка | |
| 57 | 2***0 | Планка |
