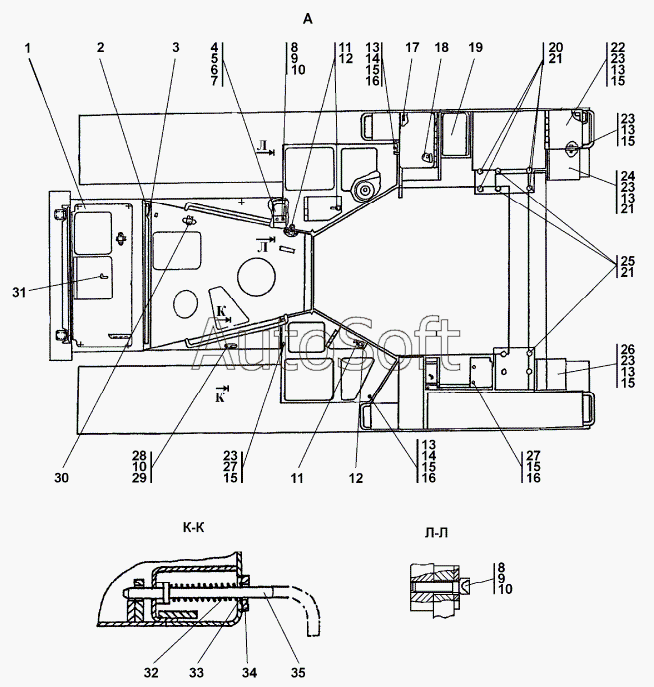

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-55-1-02СП Облицовка
27
27
20
20
21
21
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
26
19
28
29
29
30
30
31
32
32
33
33
34
34
35
9
9
1
2
2
3
4
4
5
5
6
7
7
8
8
8
9
1
10
10
10
11
11
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
16
16
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Крышка | |
| 1 | 1***) | Крышка | |
| 2 | 2***5 | Закладка | |
| 2 | 2***0 | Закладка | |
| 3 | 2***1 | Прокладка | |
| 4 | 2***) | Кронштейн | |
| 4 | 2***) | Кронштейн | |
| 5 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 16 ОТ | |
| 7 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 8 | 2***4 | Планка | |
| 8 | 2***0 | Планка | |
| 9 | 7***5 | Пластина стопорная | |
| 9 | 7***0 | Пластина стопорная | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 2***) | Ручка | |
| 12 | 4***1 | Кольцо | |
| 12 | 4***0 | Кольцо | |
| 13 | Б***0 | Болт М12x1,25-6gx30 | |
| 14 | Г***5 | Гайка М12x1,25 | |
| 15 | Ш***Т | Шайба 12 ОТ | |
| 16 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 16 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 17 | 4***5 | Опора | |
| 18 | 2***) | Крышка | |
| 18 | 2***) | Крышка | |
| 19 | 2***) | Крышка | |
| 19 | 2***) | Крышка | |
| 20 | 2***5 | Болт М24x2-6gx100 | |
| 20 | 2***0 | Болт М24x2-6gx100 | |
| 21 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 22 | 2***) | Ящик | |
| 22 | 2***) | Ящик | |
| 23 | 3***1 | Шайба | |
| 23 | 3***0 | Шайба | |
| 24 | 2***) | Ступенька | |
| 24 | 2***) | Ступенька | |
| 25 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 26 | 2***) | Ступенька | |
| 26 | 2***) | Ступенька | |
| 27 | Б***0 | Болт М12x1,25-6gx40 | |
| 28 | Б***5 | Болт М8-6gx25 | |
| 29 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 29 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 30 | 4***) | Хомут | |
| 30 | 4***) | Хомут | |
| 31 | 2***) | Ручка | |
| 32 | 7***3 | Пружина | |
| 32 | 7***0 | Пружина | |
| 33 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 34 | 2***0 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***) | Ручка |
