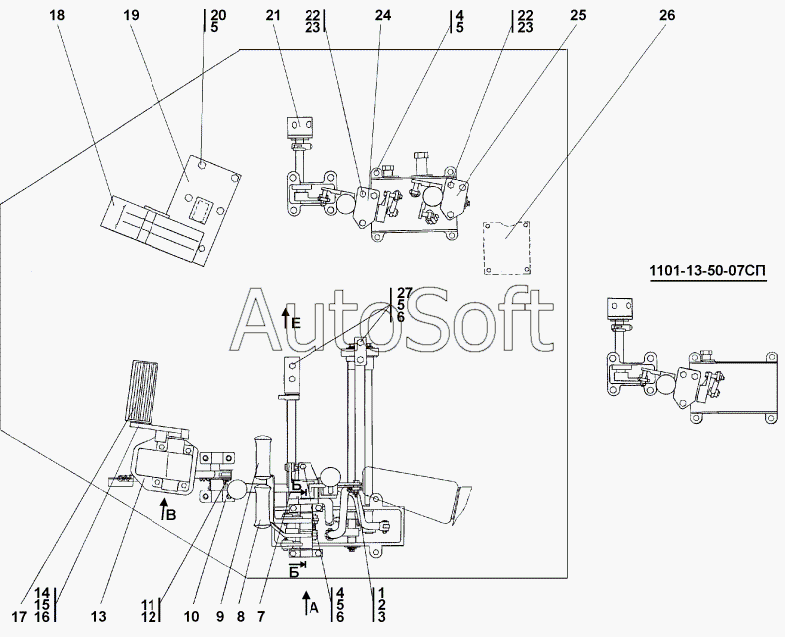

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1101-13-50-06СП/-07СП Привод управления
20
13
13
14
14
15
16
17
18
19
19
20
12
21
21
22
22
23
23
24
24
25
25
26
26
27
6
6
1101-13-50-07СП(SP)
1
1
2
2
3
4
4
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-13-50-06-20СП -20(SP) | 1***) | Привод управления | |
| 1101-13-50-06СП(SP) | 1***) | Привод управления | |
| 1101-13-50-07-20СП -20(SP) | 1***) | Привод управления | |
| 1101-13-50-07СП(SP) | 1***) | Привод управления | |
| 1 | 4***6 | Втулка | |
| 1 | 4***0 | Втулка | |
| 2 | 4***8 | Ось | |
| 2 | 4***0 | Ось | |
| 3 | Г***6 | Гайка М6 | |
| 4 | Б***0 | Болт М10-6gx30 | |
| 5 | Ш***Т | Шайба 10 ОТ | |
| 6 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 7 | 3***) | Блок управления | |
| 7 | 3***) | Блок управления | |
| 8 | 3***) | Рукоятка | |
| 8 | 3***) | Рукоятка | |
| 9 | 3***) | Рукоятка | |
| 9 | 3***) | Рукоятка | |
| 10 | 2***) | Мостик | |
| 10 | 2***) | Мостик | |
| 11 | 4***1 | Ось | |
| 11 | 4***0 | Ось | |
| 12 | Ш***4 | Шплинт 3,2x14 | |
| 13 | 3***) | Корпус | |
| 13 | 3***) | Корпус | |
| 14 | 3***) | Педаль | |
| 14 | 3***) | Педаль | |
| 15 | Б***0 | Болт М8-6gx30 | |
| 16 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 17 | 4***1 | Накладка педали | |
| 18 | П***0 | Педаль электронная 36 32970 | |
| 19 | 2***) | Опора | |
| 19 | 2***) | Опора | |
| 20 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 21 | 2***П | Мостик | |
| 21 | 2***П | Мостик | |
| 22 | Б***0 | Болт М8-6gx40 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 3***) | Блок управления | |
| 24 | 3***) | Блок управления | |
| 25 | 1***) | Блок управления | |
| 25 | 1***) | Блок управления | |
| 26 | 2***4 | Крышка | |
| 26 | 2***0 | Крышка | |
| 27 | Б***5 | Болт М10-6gx55 |
