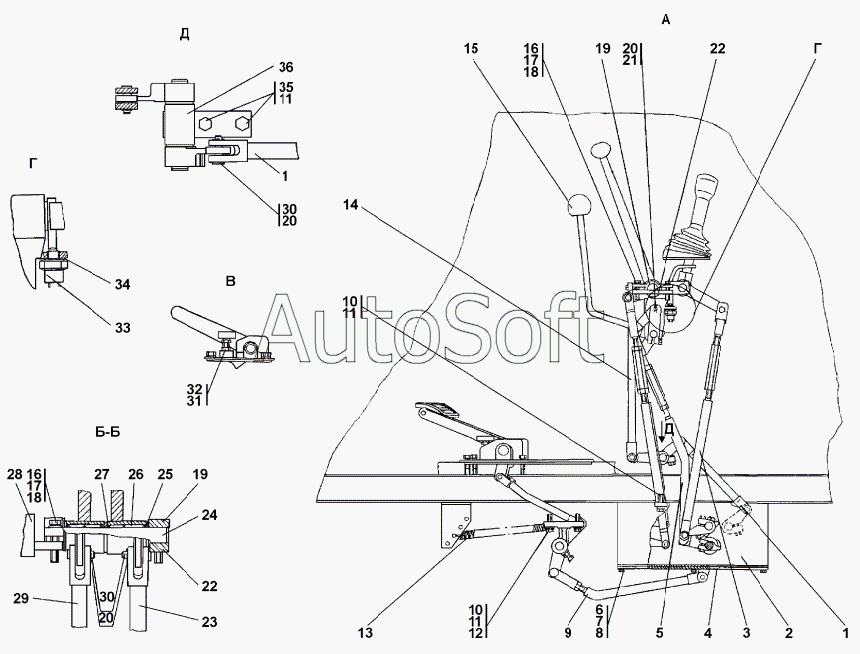

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1101-13-50-06СП/-07СП Привод управления
29
20
20
20
20
21
22
22
22
23
24
24
25
25
26
26
27
27
28
19
19
30
30
30
31
31
32
32
33
33
34
34
35
35
36
36
9
1
2
2
3
3
4
4
5
5
6
7
8
8
9
1
1
10
10
11
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Тяга | |
| 1 | 3***) | Тяга | |
| 2 | 2***) | Мостик | |
| 2 | 2***) | Мостик | |
| 3 | 3***) | Тяга | |
| 3 | 3***) | Тяга | |
| 4 | 2***) | Крышка | |
| 4 | 2***) | Крышка | |
| 5 | 3***) | Тяга | |
| 5 | 3***) | Тяга | |
| 6 | Б***6 | Болт М6-6gx16 | |
| 7 | Ш***Т | Шайба 6Т | |
| 8 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2***) | Тяга | |
| 9 | 2***) | Тяга | |
| 10 | Б***0 | Болт М10-6gx30 | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 13 | 7***1 | Пружина | |
| 13 | 7***0 | Пружина | |
| 14 | 3***) | Тяга | |
| 14 | 3***) | Тяга | |
| 15 | 4***3 | Рукоятка | |
| 16 | Б***0 | Болт М8-6gx40 | |
| 17 | Ш***Т | Шайба 8Т | |
| 18 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 19 | 4***6 | Зажим | |
| 19 | 4***0 | Зажим | |
| 20 | 4***2 | Ось | |
| 20 | 4***0 | Ось | |
| 21 | Ш***4 | Шплинт 3,2x14 | |
| 22 | 3***7 | Планка | |
| 22 | 3***0 | Планка | |
| 23 | 3***2 | Ось | |
| 24 | 3***) | Тяга | |
| 24 | 3***) | Тяга | |
| 25 | 4***9 | Ось | |
| 25 | 4***0 | Ось | |
| 26 | 3***) | Тяга | |
| 26 | 3***) | Тяга | |
| 27 | 3***) | Блок управления | |
| 27 | 3***) | Блок управления | |
| 28 | 5***3 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 29 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 30 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 30 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 31 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 31 | 3***0 | Шайба 12х0,5 ГОСТ 11371-78 | |
| 32 | 2***6 | Упор | |
| 32 | 2***0 | Упор | |
| 33 | В***0 | Выключатель ВК 418А-3716000 | |
| 33 | В***Т | Выключатель ВК 418А-3716000Т | |
| 34 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 34 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 35 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 36 | 3***) | Мостик | |
| 36 | 3***) | Мостик |
