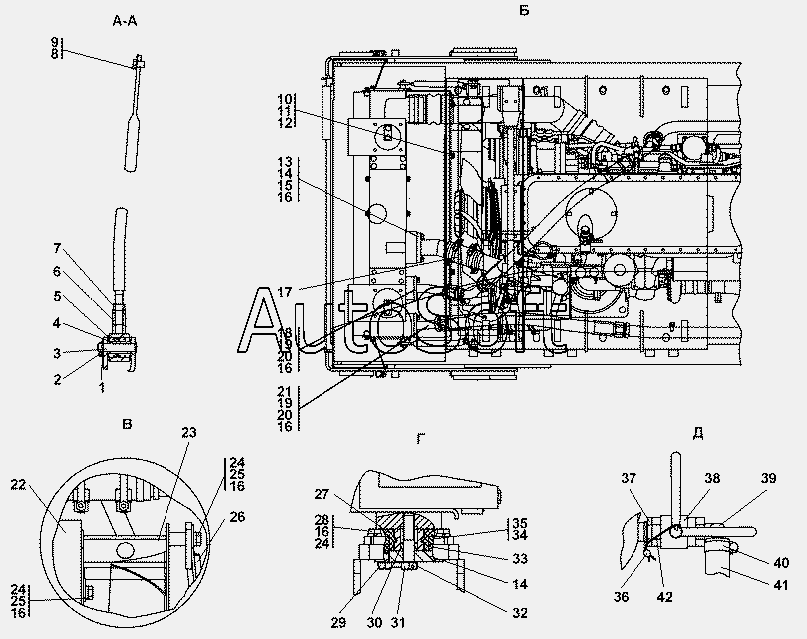

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1506-60-1СП Система охлаждения
27
32
31
31
30
30
29
29
28
32
26
26
25
25
24
24
24
24
23
23
22
33
34
34
35
35
36
37
37
38
39
39
40
41
41
42
6
11
10
10
9
9
8
8
7
12
6
5
4
4
3
2
1
1
13
13
14
14
14
15
16
16
16
16
16
16
17
18
18
19
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 1 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 2 | Ш***0 | Шплинт 4x40 | |
| 3 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 4 | 4***2 | Прокладка | |
| 4 | 4***0 | Прокладка | |
| 5 | 4***3 | Втулка | |
| 6 | 2***) | Втулка | |
| 6 | 2***) | Втулка | |
| 7 | Г***5 | Гайка М16x1,5 | |
| 8 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 7***2 | Шайба стопорная | |
| 9 | 7***0 | Шайба стопорная | |
| 10 | 4***1 | Шайба | |
| 10 | 4***0 | Шайба | |
| 11 | Б***0 | Болт М10-6gx30 | |
| 12 | Ш***Т | Шайба 10 ОТ | |
| 13 | 1***) | Патрубок | |
| 13 | 1***) | Патрубок | |
| 14 | 2***7 | Шайба | |
| 14 | 2***0 | Шайба | |
| 15 | Б***0 | Болт М12-6gx30 | |
| 16 | Ш***Т | Шайба 12 ОТ | |
| 17 | 4***2 | Рукав | |
| 18 | 1***) | Патрубок | |
| 18 | 1***) | Патрубок | |
| 19 | 7***7 | Прокладка | |
| 19 | 7***0 | Прокладка | |
| 20 | Б***5 | Болт М12-6gx35 | |
| 21 | 1***) | Патрубок | |
| 21 | 1***) | Патрубок | |
| 22 | 1***) | Кожух | |
| 22 | 1***) | Кожух | |
| 23 | 1***) | Кожух | |
| 23 | 1***) | Кожух | |
| 24 | 4***6 | Шайба | |
| 24 | 4***0 | Шайба | |
| 25 | Б***0 | Болт М12x1,25-6gx30 | |
| 26 | 1***) | Ограждение | |
| 26 | 1***) | Ограждение | |
| 27 | 2***) | Амортизатор | |
| 28 | Б***3 | Болт М12x1,25-6gx33 | |
| 29 | 2***5 | Болт | |
| 29 | 2***0 | Болт | |
| 30 | 2***0 | Втулка | |
| 30 | 2***0 | Втулка | |
| 31 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 31 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 32 | 2***5 | Пластина | |
| 32 | 2***0 | Планка | |
| 33 | 2***6 | Амортизатор | |
| 34 | 1***3 | Пластина | |
| 34 | 1***0 | Пластина | |
| 35 | 2***1 | Пластина | |
| 35 | 2***0 | Пластина | |
| 36 | 2***4 | Пломба свинцовая | |
| 37 | 2***1 | Контргайка | |
| 37 | 2***0 | Контргайка | |
| 38 | К***0 | Кран шаровой 0,63/20 | |
| 39 | 2***2 | Угольник концевой | |
| 39 | 2***0 | Угольник концевой | |
| 40 | D***2 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | |
| 41 | 4***7 | Рукав | |
| 41 | 4***0 | Рукав | |
| 42 | П***С | Проволока 0,8-0-С |
