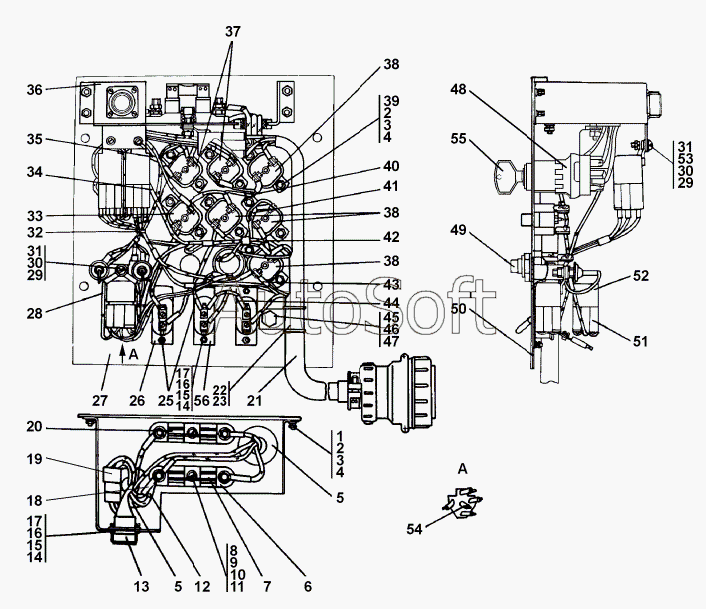

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-10-107СП Щиток выключателей
46
19
47
29
29
29
4
4
4
11
11
14
14
14
51
30
30
3
3
10
15
15
2
2
9
16
16
53
39
1
26
55
52
37
33
38
38
38
7
7
20
20
26
26
8
56
56
56
48
48
48
49
6
6
34
41
42
42
28
28
44
44
12
12
18
18
41
34
35
35
40
40
43
43
21
21
50
31
31
17
17
45
23
22
5
5
36
36
50
27
27
13
13
54
54
32
32
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31 0150-20 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 313502-10-107-20СП -20(SP) | 3***) | Щиток выключателей | |
| 313502-10-107СП(SP) | 3***) | Щиток выключателей | |
| ТУ16.526.016-73 | Т***3 | Переключатели ТУ16.526.016-73 | |
| 1 | В***2 | Винт В.М5-6gx12 | |
| 2 | Г***5 | Гайка М5 | |
| 3 | Ш***5 | Шайба 5 | |
| 4 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 5 | 7***2 | Кольцо | |
| 6 | Б***В | Блок защиты Б3-30, УХЛЗ,ЗОВ | |
| 6 | Б***, | Блок защиты Б3-30, УХЛЗ,ЗОВ | |
| 7 | П***В | Предохранитель ПВ-00АС,УХЛ,ЗОВ | |
| 7 | П***В | Предохранитель ПВ-100АС,УХЛЗ, ЗОВ | |
| 8 | В***6 | Винт В.М4-6gx16 | |
| 9 | Г***4 | Гайка М4 | |
| 10 | Ш***4 | Шайба 4 | |
| 11 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 2***) | Провод | |
| 12 | 2***) | Провод | |
| 13 | 4***) | Жгут | |
| 13 | 4***) | Жгут | |
| 14 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 14 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 15 | Ш***3 | Шайба 3 | |
| 16 | Г***3 | Гайка М3 | |
| 17 | В***0 | Винт В.М3-6gx10 | |
| 18 | 3***) | Провод | |
| 18 | 3***) | Провод | |
| 19 | 6***2 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 20 | П***В | Предохранитель ПВ-0АС,УХЛЗ,ЗОВ | |
| 20 | П***В | Предохранитель ПВ-0АС,УХЛЗ,ЗОВ | |
| 21 | 3***) | Жгут | |
| 21 | 3***) | Жгут | |
| 22 | 7***3 | Прокладка | |
| 23 | 7***7 | Хомутик | |
| 24 | В***2 | Винт В.М4-6gx12 | |
| 25 | 4***) | Провод | |
| 25 | 4***) | Провод | |
| 26 | П***5 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 26 | П***5 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 26 | П***Т | Переключатель ППН-45, Т | |
| 27 | 4***) | Щиток | |
| 27 | 4***) | Щиток | |
| 28 | 4***) | Провод | |
| 28 | 4***) | Провод | |
| 29 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | Ш***Т | Шайба 6Т | |
| 31 | В***6 | Винт В.М6-6gx16 | |
| 32 | 3***) | Жгут | |
| 32 | 3***) | Жгут | |
| 33 | 2***2 | Предохранитель термобиметаллический 29.3722 | |
| 34 | 3***) | Провод | |
| 34 | 3***) | Провод | |
| 35 | 3***) | Провод | |
| 35 | 3***) | Провод | |
| 36 | 4***7 | Кронштейн | |
| 36 | 4***0 | Кронштейн | |
| 37 | 2***2 | Предохранитель термобиметаллический 291.3722 | |
| 38 | 2***2 | Предохранитель термобиметаллический 292.3722 | |
| 39 | В***2 | Винт В.М5-6gx12 | |
| 40 | 3***) | Провод 90 | |
| 40 | 3***) | Провод 90 | |
| 41 | 4***) | Провод | |
| 41 | 4***) | Провод | |
| 42 | 4***) | Провод | |
| 42 | 4***) | Провод | |
| 43 | 3***) | Провод | |
| 43 | 3***) | Провод | |
| 44 | 4***) | Провод | |
| 44 | 4***) | Провод | |
| 45 | Б***6 | Болт М8-6gx16 | |
| 46 | Ш***Т | Шайба 8Т | |
| 47 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 48 | В***3 | Выключатель стартера и приборов ВК 353 | |
| 48 | В***Т | Выключатель стартера и приборов ВК 353-Т | |
| 48 | В***Э | Выключатель стартера и приборов ВК 353-Э | |
| 49 | 1***0 | Выключатель кнопочный 11.3704 000 | |
| 50 | 4***1 | Панель | |
| 50 | 4***0 | Панель | |
| 51 | 6***5 | Колодка гнездовая | |
| 52 | 9***7 | Реле ТУ 37.003.1418-94 | |
| 53 | Г***6 | Гайка М6 | |
| 54 | 4***) | Провод | |
| 54 | 4***) | Провод | |
| 55 | К***ч | Ключ | |
| 56 | В***М | Переключатель В-45М ТУ 16-526.016-73 | |
| 56 | В***М | Переключатель В-45М ТУ 16-526.016-73 | |
| 56 | В***Т | Переключатель В-45М, Т |
