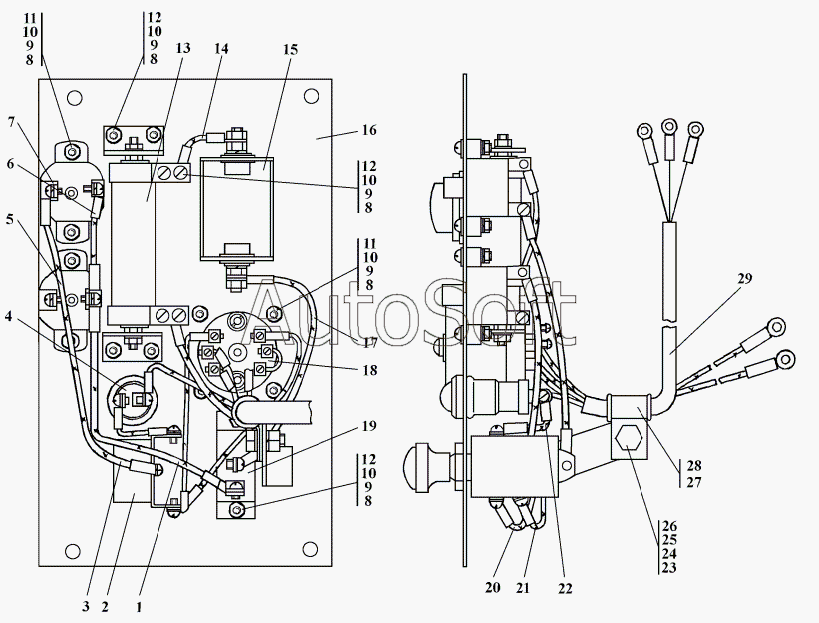

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 312505-10-103CП Блок управления отопителя
11
11
4
13
15
18
7
5
2
19
23
8
8
8
8
8
24
9
9
9
9
9
25
10
10
10
10
10
12
12
12
26
27
28
6
16
17
14
1
3
20
21
22
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312505-10-103СП(SP) | 3***) | Блок управления отопителя | |
| 1 | 3***) | Провод | |
| 2 | П***5 | Переключатель П305 | |
| 3 | 3***) | Провод | |
| 4 | П***Л | Фонарь контрольной лампы ПД20-Л | |
| 5 | 2***2 | Предохранитель термобиметаллический 291.3722 | |
| 6 | 4***) | Провод | |
| 7 | 2***2 | Предохранитель термобиметаллический 292.3722 | |
| 8 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 9 | Ш***4 | Шайба 4 | |
| 10 | Г***4 | Гайка М4 | |
| 11 | В***6 | Винт ВМ4-6gx16 | |
| 12 | В***2 | Винт ВМ4-6gx12 | |
| 13 | С***м | Сопротивление 0,65 Ом | |
| 14 | 3***) | Провод | |
| 15 | С***я | Спираль контрольная | |
| 16 | 3***) | Крышка | |
| 17 | 3***) | Провод | |
| 18 | Р***4 | Реле перегрева РС404 | |
| 19 | В***Т | Выключатель ВН-45М Т | |
| 20 | 3***) | Провод | |
| 21 | 3***) | Провод | |
| 22 | 3***) | Провод | |
| 23 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Г***8 | Гайка М8 | |
| 26 | Б***6 | Болт М8-6gx16 | |
| 27 | 7***6 | Хомут | |
| 28 | 7***5 | Прокладка | |
| 29 | 3***) | Жгут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
