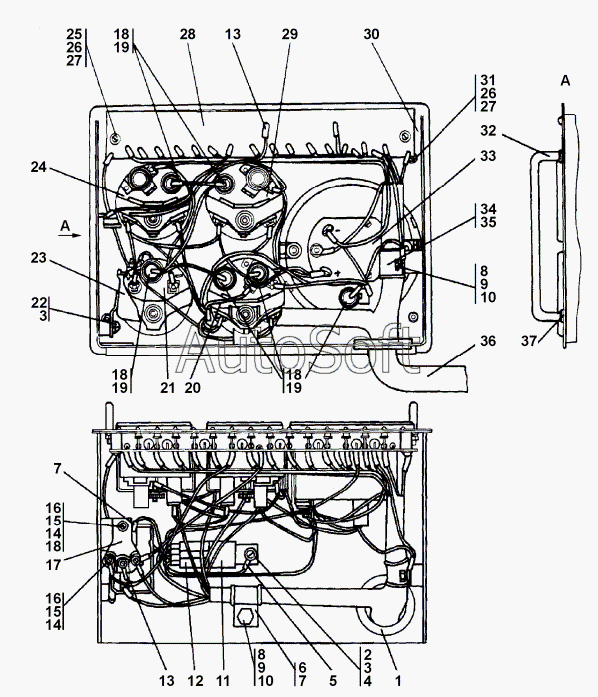

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 312502-10-108СП Щиток приборов 1
20
9
9
18
18
18
18
27
27
27
4
4
10
10
10
18
18
12
19
19
19
20
20
3
3
29
29
29
24
24
24
11
23
33
33
17
21
21
21
1
36
36
17
17
5
5
13
13
13
30
30
28
37
32
34
6
7
7
35
8
8
16
16
25
22
22
2
15
15
31
14
14
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312502-10-108-20СП -20(SP) | 3***) | Щиток приборов 1 | |
| 312502-10-108СП(SP) | 3***) | Щиток приборов I | |
| 1 | 7***1 | Кольцо | |
| 2 | В***2 | Винт В.М6-6gx12 | |
| 3 | Ш***Т | Шайба 6Т | |
| 4 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 4***) | Провод | |
| 5 | 4***) | Провод | |
| 6 | 7***4 | Прокладка | |
| 7 | 7***9 | Хомутик | |
| 8 | Б***6 | Болт М8-6gx16 | |
| 9 | Ш***Т | Шайба 8Т | |
| 10 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Р***7 | Реле 901-3747 | |
| 12 | 6***5 | Колодка гнездовая | |
| 13 | 4***) | Провод | |
| 13 | 4***) | Провод | |
| 14 | Ш***3 | Шайба 3 | |
| 15 | Г***3 | Гайка М3 | |
| 16 | В***0 | Винт В.М3-6gx10 | |
| 17 | 1***0 | Усилитель | |
| 17 | 3***) | Провод | |
| 17 | 3***) | Провод | |
| 18 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 18 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | Л***4 | Лампа А-24 | |
| 19 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 20 | У***Т | Приемник указателя уровня топлива | |
| 20 | У***Э | Приемник указателя уровня топлива УБ170-01-УХЛ-Э | |
| 20 | У***Л | Приемник указателя уровня топлива УБ170-01.У-ХЛ | |
| 21 | ***2 | Указатель напряжения 11.3812 | |
| 21 | 1***Т | Указатель напряжения | |
| 21 | 1***Э | Указатель напряжения | |
| 22 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 22 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 23 | 7***0 | Реле-сигнализатор | |
| 24 | У***Т | Приемник указателя температуры ТУ 37.003.615-79 | |
| 24 | У***Л | Приемник указателя температуры ТУ 37.003.615-79 | |
| 24 | У***Э | Приемник указателя температуры | |
| 25 | В***2 | Винт В.М4-6gx12 | |
| 26 | Ш***4 | Шайба 4 | |
| 27 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | 3***) | Плата | |
| 29 | У***Т | Приемник указателя давления | |
| 29 | У***Л | Приемник указателя давления | |
| 29 | У***Э | Приемник указателя давления | |
| 30 | 4***) | Щиток 1 | |
| 30 | 4***) | Щиток 1 | |
| 31 | Г***4 | Гайка М4 | |
| 32 | 4***4 | Ручка | |
| 33 | 2***3 | Тахометр ТУ 37.003.1251-85 | |
| 33 | 2***3 | Тахометр ТУ 37.003.1251-85 | |
| 34 | 7***3 | Прокладка | |
| 35 | 7***7 | Хомутик | |
| 36 | 3***) | Жгут | |
| 36 | 3***) | Жгут | |
| 37 | 4***7 | Втулка |
