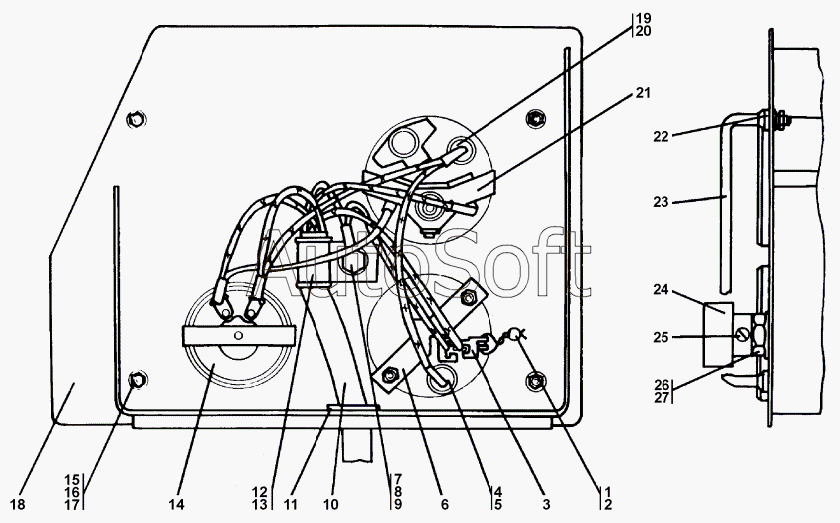

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 312502-10-115СП Щиток приборов
14
17
17
9
9
27
27
1
19
4
8
6
3
20
5
21
21
21
2
26
10
10
18
18
24
22
23
26
25
25
12
13
11
7
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312502-10-115-20СП -20(SP) | 3***) | Щиток приборов | |
| 312502-10-115СП(SP) | 3***) | Щиток приборов | |
| 1 | П***5 | Пломба 10/6,5 | |
| 2 | П***4 | Проволока 0,6-0-4 | |
| 3 | К***а | Колодка | |
| 4 | Л***2 | Лампа А24-2 | |
| 5 | Л***9 | Патрон со штекером ЛБ211-3714329 | |
| 6 | Ч***5 | Счетчик времени ТУ 25-1865. 100-91 | |
| 7 | Б***6 | Болт М8-6gx16 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 10 | 3***) | Жгут | |
| 10 | 3***) | Жгут | |
| 11 | 7***5 | Кольцо | |
| 12 | 4***9 | Хомутик | |
| 13 | 7***6 | Прокладка | |
| 14 | В***1 | Выключатель света щитка приборов с реостатом ТУ 37.003.567-77 | |
| 15 | Г***4 | Гайка М4 | |
| 16 | Ш***4 | Шайба 4 | |
| 17 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | 4***) | Щиток 2 | |
| 18 | 4***) | Щиток 2 | |
| 19 | Л***2 | Лампа А24-2 | |
| 20 | Л***9 | Патрон со штекером ЛБ211-3714329 | |
| 21 | У***Т | Приемник указателя температуры | |
| 21 | У***Л | Приемник указателя температуры УК-171-01-У-ХЛ | |
| 21 | У***Э | Приемник указателя температуры УК-171-01-У-ХЛ-Э | |
| 22 | 4***7 | Втулка | |
| 23 | 4***4 | Ручка | |
| 24 | 4***) | Ручка | |
| 25 | 3***0 | Винт | |
| 25 | 3***0 | Винт | |
| 26 | 3***5 | Гайка | |
| 26 | 3***0 | Гайка | |
| 27 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
