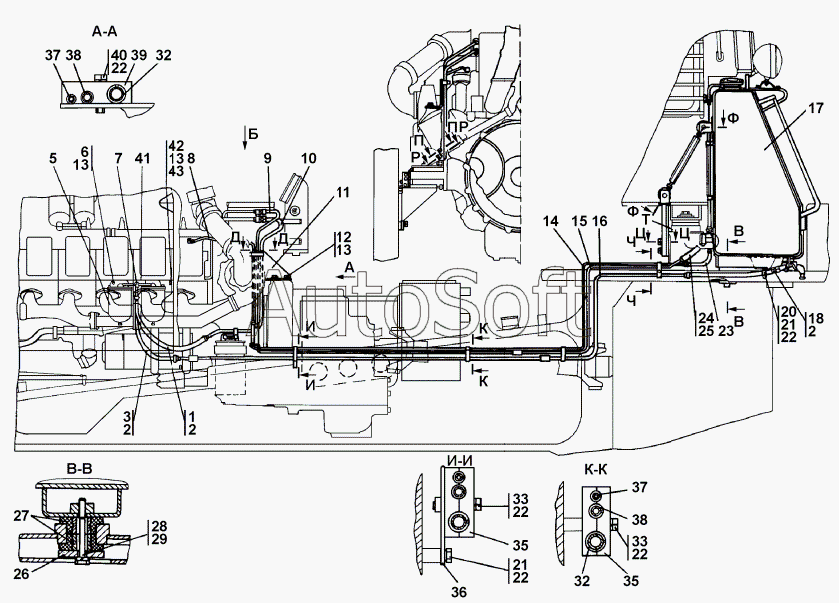

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-25-1СП Установка топливного бака
28
41
41
26
11
11
35
35
35
32
32
39
38
38
37
37
20
33
33
28
23
21
21
40
40
12
6
42
42
22
22
22
22
22
13
13
13
29
43
43
2
2
2
5
7
17
16
16
15
15
14
14
10
10
9
9
8
8
27
17
7
36
36
3
3
1
1
18
18
24
24
25
25
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Рукав d.12 | |
| 1 | 4***) | Рукав | |
| 2 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 4***) | Рукав d.12 | |
| 3 | 4***) | Рукав диам.12 | |
| 5 | Ф***а | Фильтр грубой очистки топлива | |
| 6 | Б***5 | Болт M12x1,25-6gx25 | |
| 7 | 3***) | Трубопровод | |
| 7 | 3***) | Трубопровод | |
| 8 | 3***) | Трубопровод | |
| 8 | 3***) | Трубопровод | |
| 9 | 3***) | Трубопровод | |
| 9 | 3***) | Трубопровод | |
| 10 | 3***) | Трубопровод | |
| 10 | 3***) | Трубопровод | |
| 11 | 2***0 | Кронштейн | |
| 11 | 2***1 | Кронштейн | |
| 12 | Б***0 | Болт M12-6gx20 | |
| 13 | Ш***T | Шайба 12 0T | |
| 14 | 3***) | Трубопровод | |
| 14 | 3***) | Трубопровод | |
| 15 | 3***) | Трубопровод | |
| 15 | 3***) | Трубопровод | |
| 16 | 3***) | Трубопровод | |
| 16 | 3***) | Трубопровод | |
| 17 | 3***) | Бак топливный | |
| 17 | 3***) | Бак топливный | |
| 18 | 4***) | Рукав d.12 | |
| 18 | 4***) | Рукав | |
| 20 | 7***8 | Хомутик | |
| 21 | Б***6 | Болт M8-6gx16 | |
| 22 | Ш***T | Шайба 8T | |
| 23 | 4***4 | Рукав | |
| 23 | 4***0 | Рукав | |
| 24 | 4***1 | Рукав | |
| 24 | 4***0 | Рукав | |
| 25 | 4***1 | Рукав | |
| 25 | 4***0 | Рукав | |
| 26 | 1***6 | Накладка | |
| 27 | 2***) | Амортизатор | |
| 28 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 28 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 29 | Ш***T | Шайба 16 0T | |
| 32 | 7***5 | Прокладка | |
| 33 | Б***0 | Болт M8-6gx40 | |
| 35 | 2***0 | Хомут | |
| 35 | 2***0 | Хомут | |
| 36 | T***) | Кронштейн | |
| 36 | T***) | Кронштейн | |
| 37 | 7***8 | Прокладка | |
| 38 | 7***7 | Прокладка | |
| 39 | 2***2 | Хомут | |
| 40 | Б***5 | Болт M8-6gx35 | |
| 40 | Б***5 | Болт M8-6gx35 | |
| 41 | 3***2 | Кронштейн | |
| 41 | 3***0 | Кронштейн | |
| 42 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 43 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 43 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
